Třetí integrovaný let Starship

Informace Webkamery Články Fotky Videa Aktuálně

Základní informace

  • Datum startu: Březen 2024
  • Startovní okno: Bude upřesněno (Co je to startovní okno)

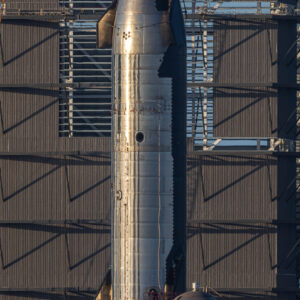

  • Loď: Starship S28
  • Nosič: Super Heavy B10
  • Cíl: Nízká oběžná dráha?
  • Startovní rampa: Starbase v jižním Texasu, USA
  • Pokus o přistání lodi: Zřejmě není v plánu
  • Pokus o přistání nosiče: Pouze do vody

Podrobnosti a zajímavosti

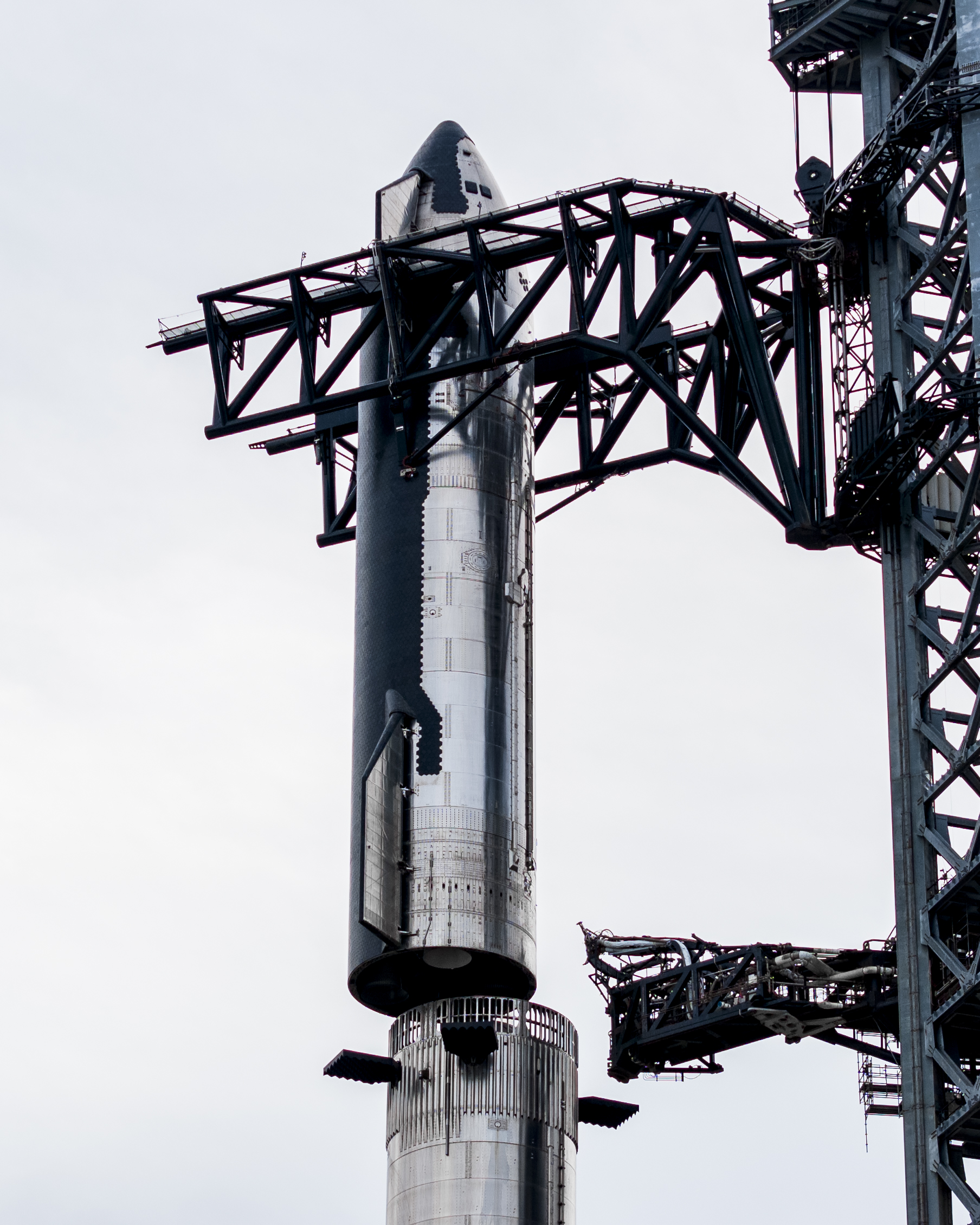

  • Třetí start kompletní sestavy lodi Starship (výška 50 metrů, průměr 9 metrů) a rakety Super Heavy (výška 71 metrů, průměr 9 metrů), které jsou vyrobeny z nerezové oceli. Finální verze těchto znovupoužitelných strojů mají umožnit levné cesty na oběžnou dráhu Země, ale také na Měsíc a Mars.
  • Během prvního integrovaného letu Starship, který se uskutečnil v dubnu 2023, selhalo několik motorů a mise se nedostala do fáze oddělení lodi od nosiče. Během druhého testovacího letu se SpaceX dostalo podstatně dále – byl otestován nový způsob oddělení stupňů a loď následně úspěšně zažehla všechny motory a téměř doletěla na cílovou dráhu. Nosič nakonec selhal nedlouho po oddělení a loď zhruba 5 minut poté.
  • Kombinace lodi Starship a nosiče Super Heavy má při startu celkovou hmotnost kolem 5000 tun, z čehož 4500 tun tvoří pohonné látky. Super Heavy obsahuje přibližně 3400 tun paliva a okysličovadla, zatímco Starship ponese dalších 1200 tun těchto pohonných hmot. Přibližně 78 % hmotnosti pohonných látek bude představovat kapalný kyslík, zbytek tvoří kapalný metan. Loď i raketa mají metanovou nádrž umístěnou v horní části a kyslíkovou dole. Navíc obsahují ještě menší nádrže s pohonnými látkami vyhrazenými pro přistávací manévr.
  • Na lodi i raketě by měly být přítomny také antény pro komunikaci se satelitní sítí Starlink. Jejich použití by mohlo umožnit přenos telemetrie i během návratu do atmosféry, kdy vznikající plazma obvykle způsobuje výpadky přenosu.

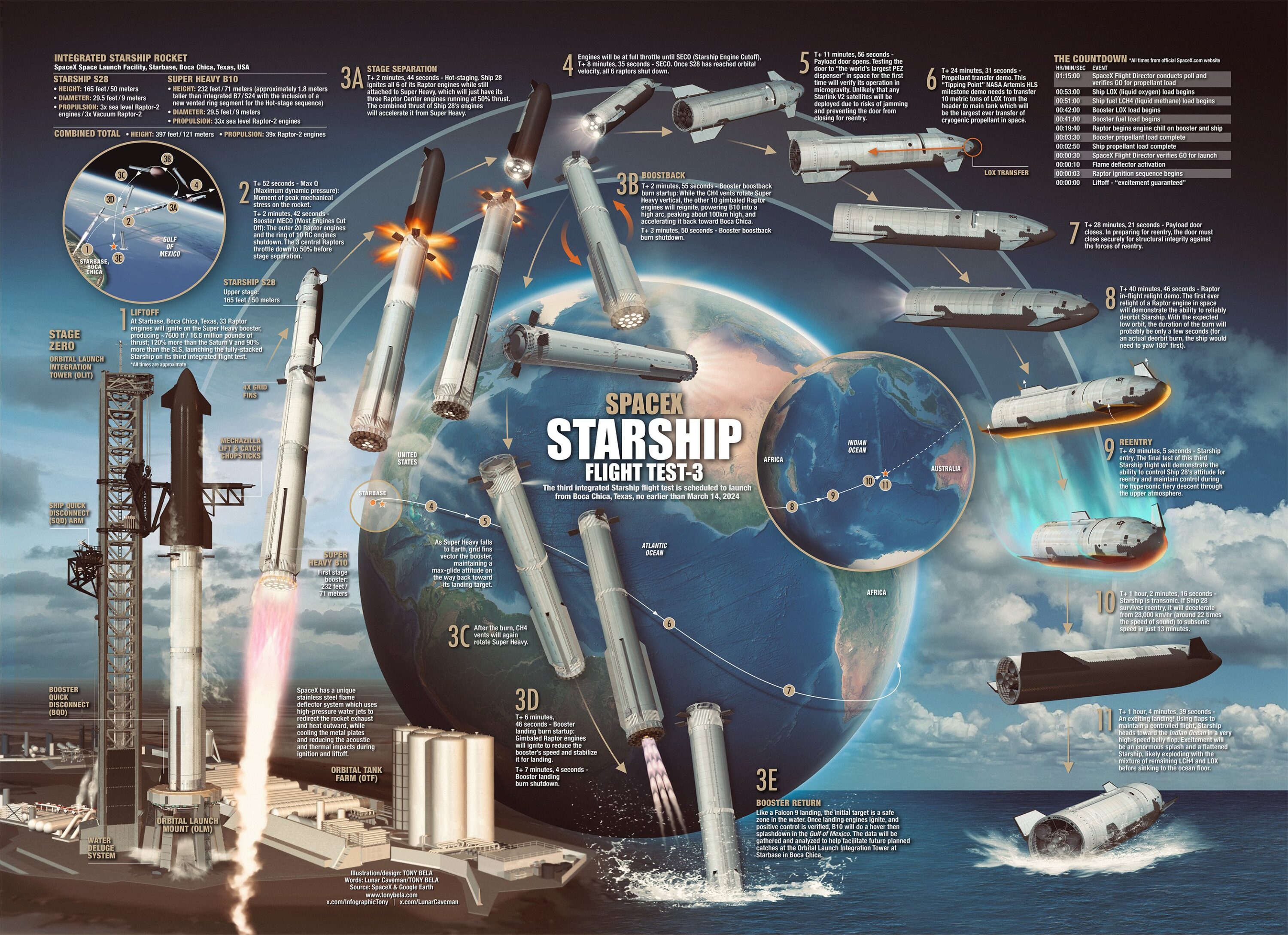

  • Plán této testovací mise by se mohl lišit od prvních dvou integrovaných letů Starship, jelikož tentokrát je možná v plánu dosáhnout stabilní oběžné dráhy. Let by v takovém případě probíhal tak, že loď Starship připojená k nosiči Super Heavy odstartuje z rampy v Boca Chica (Starbase) v Texasu a vydá se směrem na východ. Raketa Super Heavy by se měla oddělit necelé tři minuty po startu, provést částečný návrat směrem k pevnině a pak se pokusit o simulované přistání ve vodách Mexického zálivu pár desítek kilometrů od pobřeží. Starship by mezitím měla dosáhnout oběžné dráhy, kde otestuje několik věcí a v závěru provede deorbitační zážeh jednoho Raptoru pomocí pohonných látek z malých přistávacích nádrží ve špičce lodi. V případě úspěchu loď dopadne do Indického oceánu. Loď ani nosič není v plánu vylovit pro účely dalšího použití či analýzy trosek. Naopak budou násilně potopeny, pokud k tomu nedojde samovolně.
  • Pokud se Starship dostane na plánovanou dráhu, během letu v kosmickém prostoru chce SpaceX demonstrovat schopnost přečerpat 10 tun pohonných látek mezi malou přistávací nádrží a tou hlavní. Je to součást malého kontraktu s NASA a zároveň první krůček na cestě k plnohodnotnému orbitálnímu tankování Starship, které je potřeba pro mise za oběžnou dráhu Země.
  • Dále má proběhnout také demonstrace vypouštěče družic Starlink, kterým je vybavena kosmická loď. Není však jasné, jestli půjde jen o otevření/zavření dveří nákladového prostoru, nebo budou zkušebně vypuštěny nějaké družice či alespoň makety.

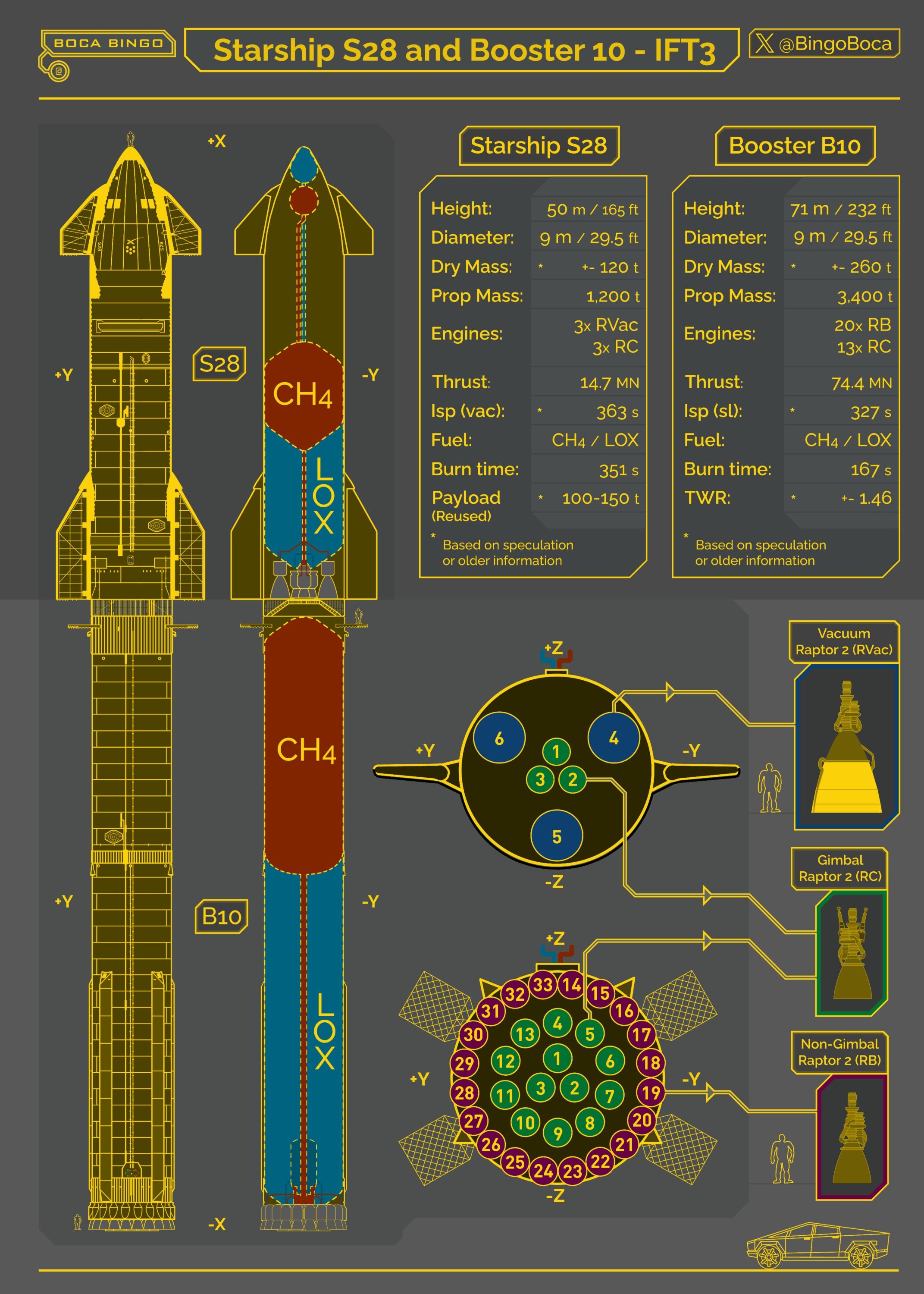

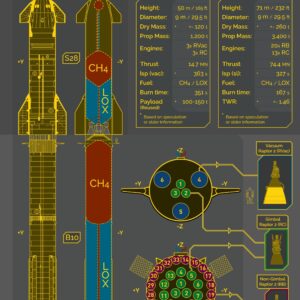

  • K této misi jsou přiřazeny dosud nejpokročilejší prototypy Starship S28 a Super Heavy B10.
  • Starship:

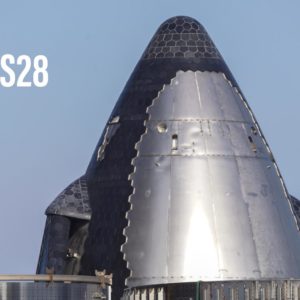

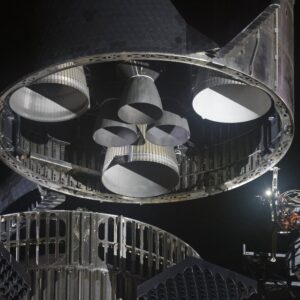

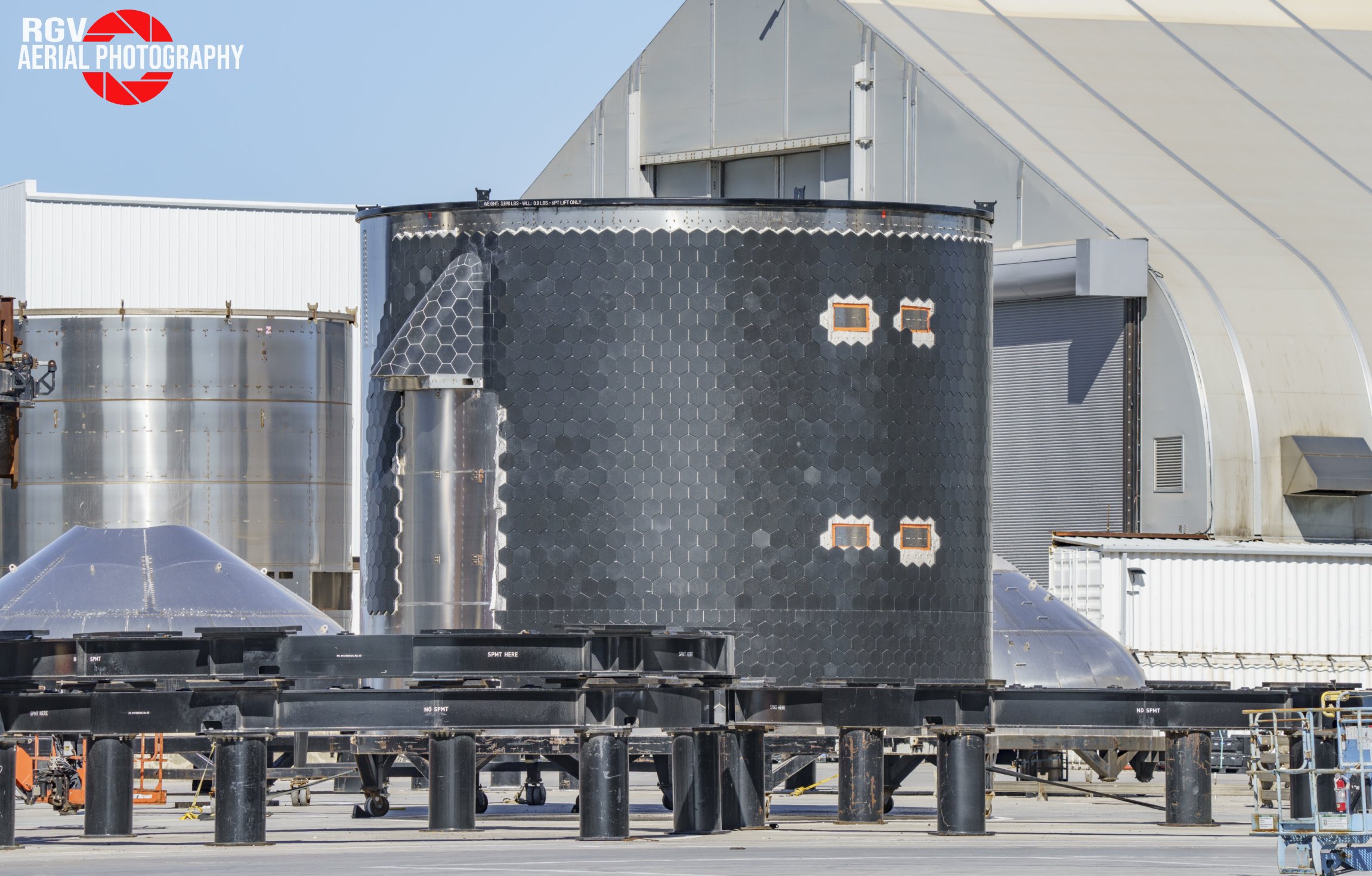

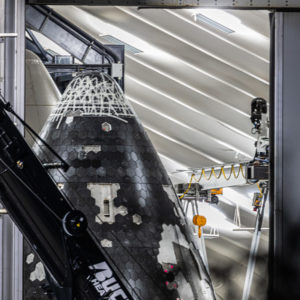

    • Starship S20 a pozdější prototypy už jsou schopny letů na oběžnou dráhu a jsou vybaveny tepelným štítem a systémem pro oddělení od Super Heavy během letu. Zároveň tyto prototypy už jsou vybaveny nejen třemi atmosférickými Raptory druhé generace, ale také třemi vakuovými motory.

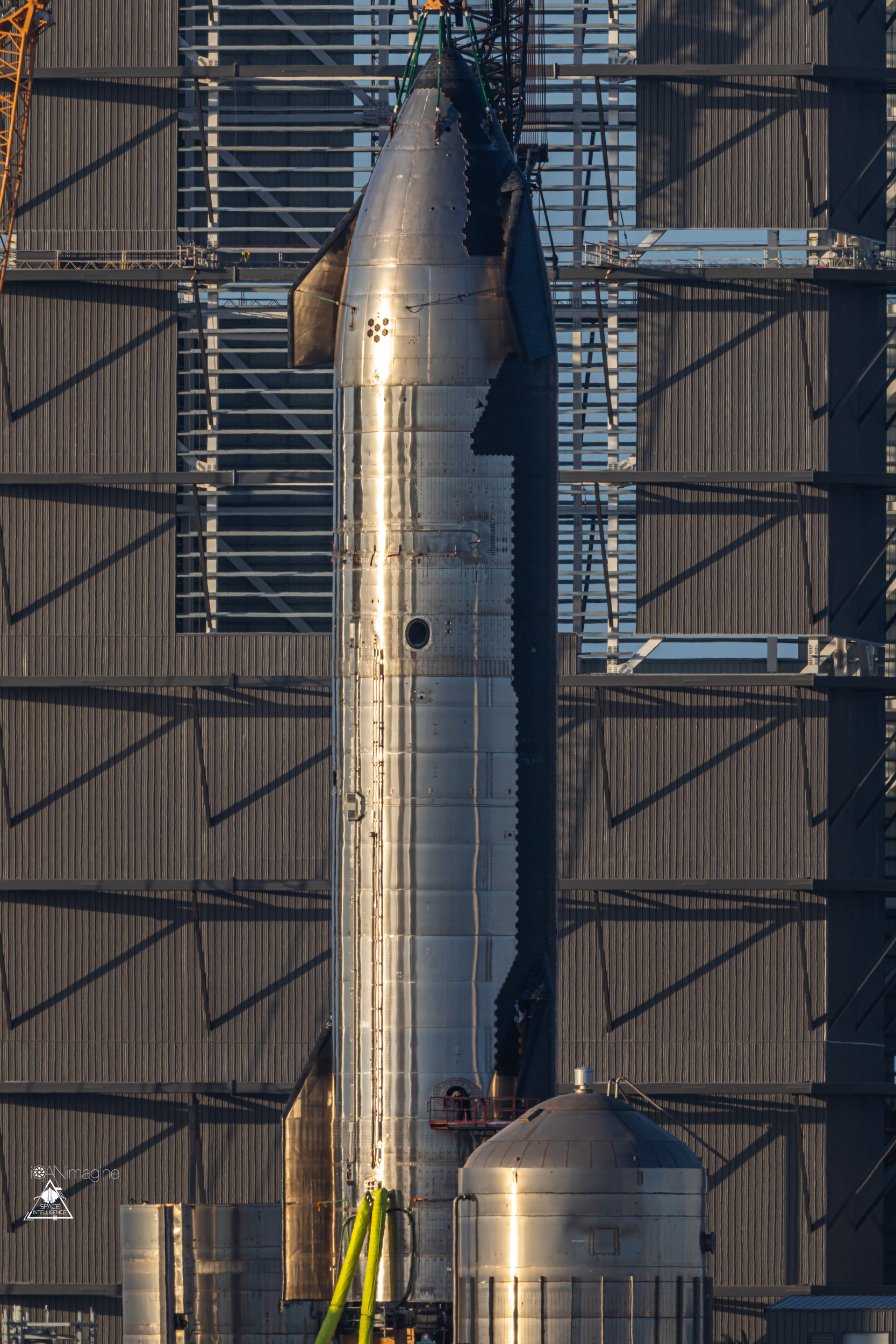

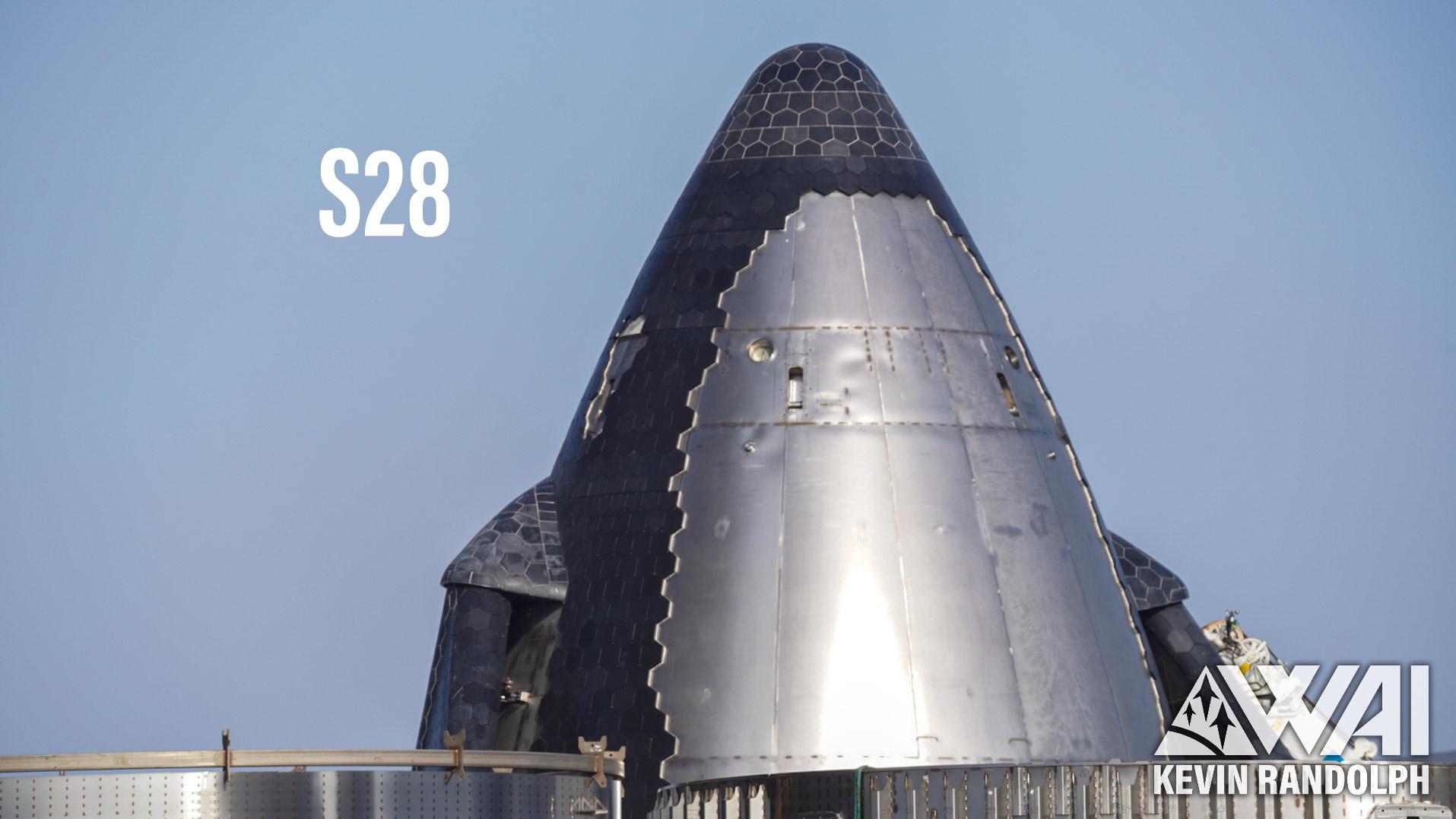

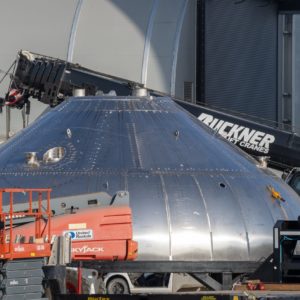

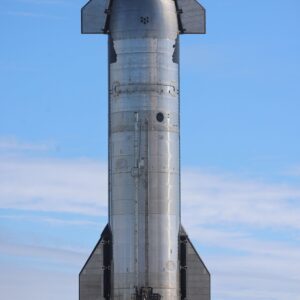

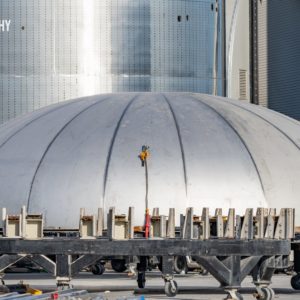

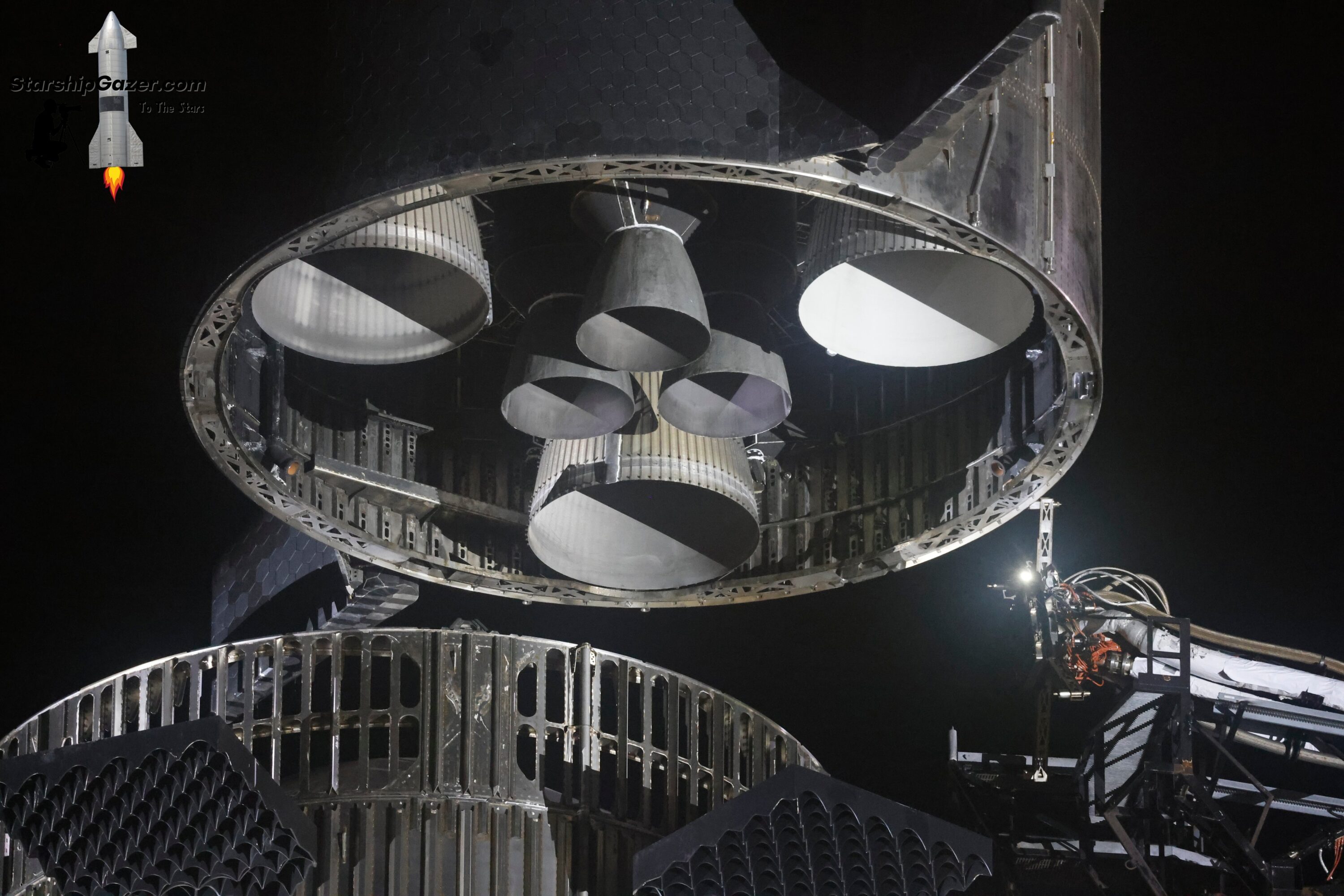

    • Prototyp Starship S28 obsahuje oproti svým předchůdcům několik vylepšení. Především má plošší vrchlíky nádrží, které zvyšují jejich užitečný objem. Dále mají její motory Raptory poprvé elektrické naklápění místo hydraulického. Zároveň je loď vybavena vypouštěčem družic Starlink, ale ten při testovacím letu asi nebude využit.

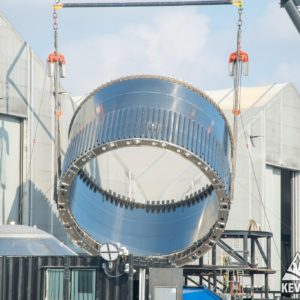

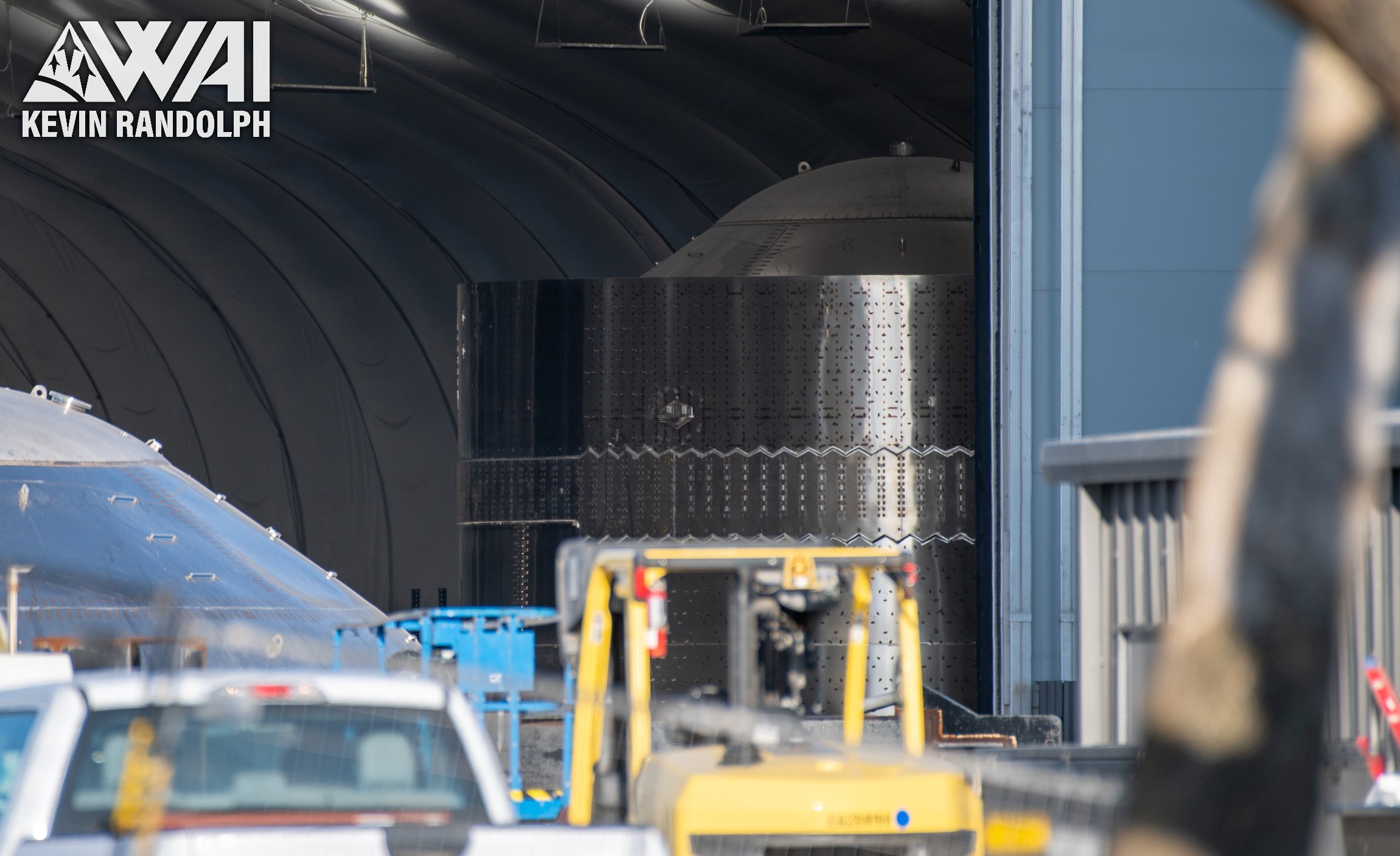

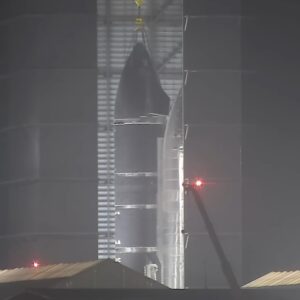

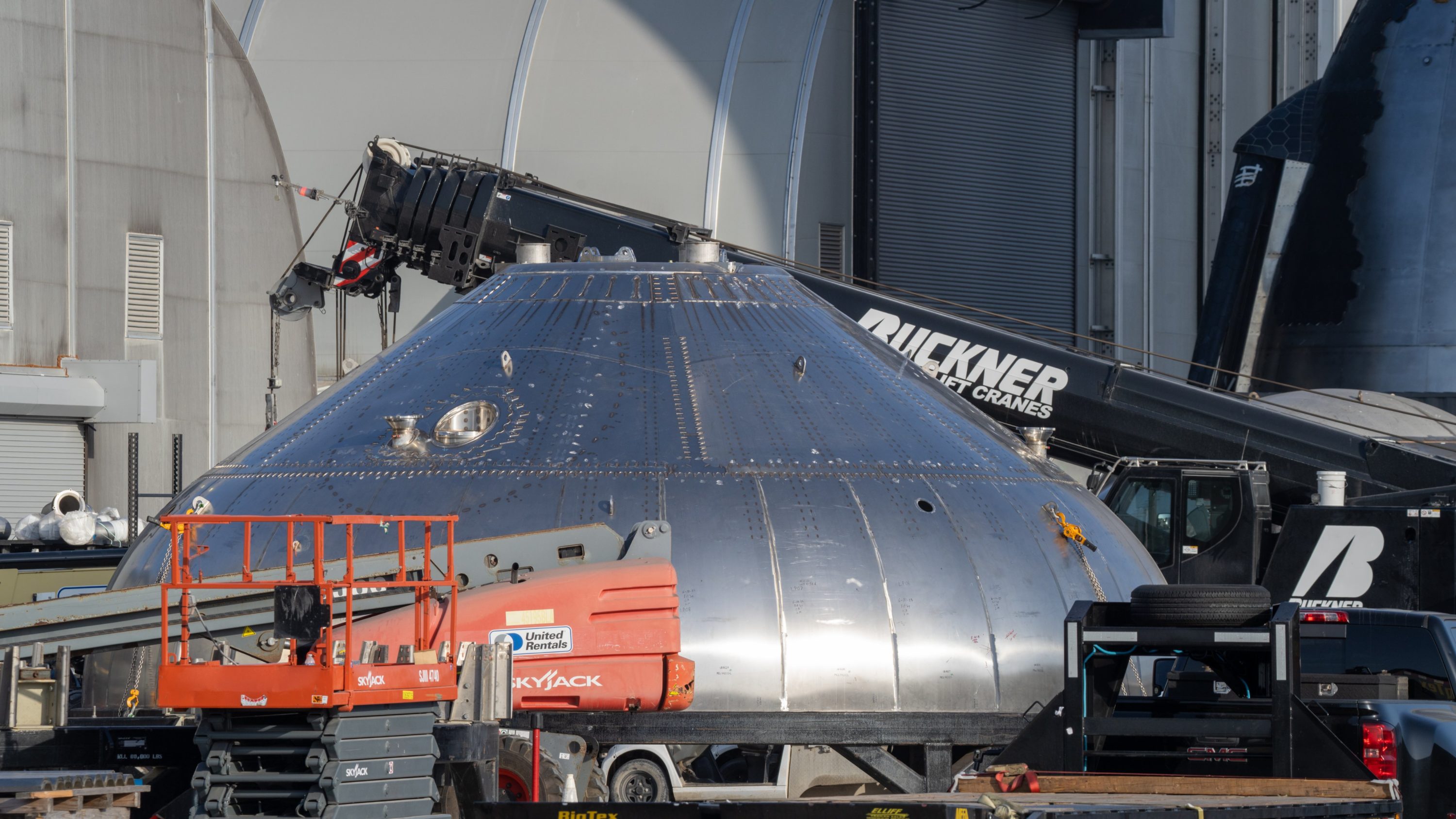

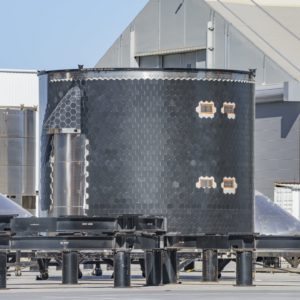

    • První díly Starship S28 byly ve Starbase spatřeny v červenci 2022 a prototyp byl dokončen v létě 2023.
    • Loď prošla kryogenními tlakovými zkouškami na přelomu července a srpna 2023. Následně začala instalace šesti motorů Raptor a přípravy na další testování. Dne 16. prosince 2023 proběhl spin prime test (roztočení motorů bez zážehu) a 20. prosince následoval statický zážeh všech šesti motorů najednou.
    • Loď Starship by měla během návratu z kosmického prostoru vstoupit do atmosféry pod 60–70° úhlem. Řízení budou zajišťovat čtyři samostatně naklopitelné aerodynamické klapky poháněné elektromotory a bateriemi Tesla. Dvě menší klapky se nacházejí na špičce a dvě velké na zádi.
  • Super Heavy:

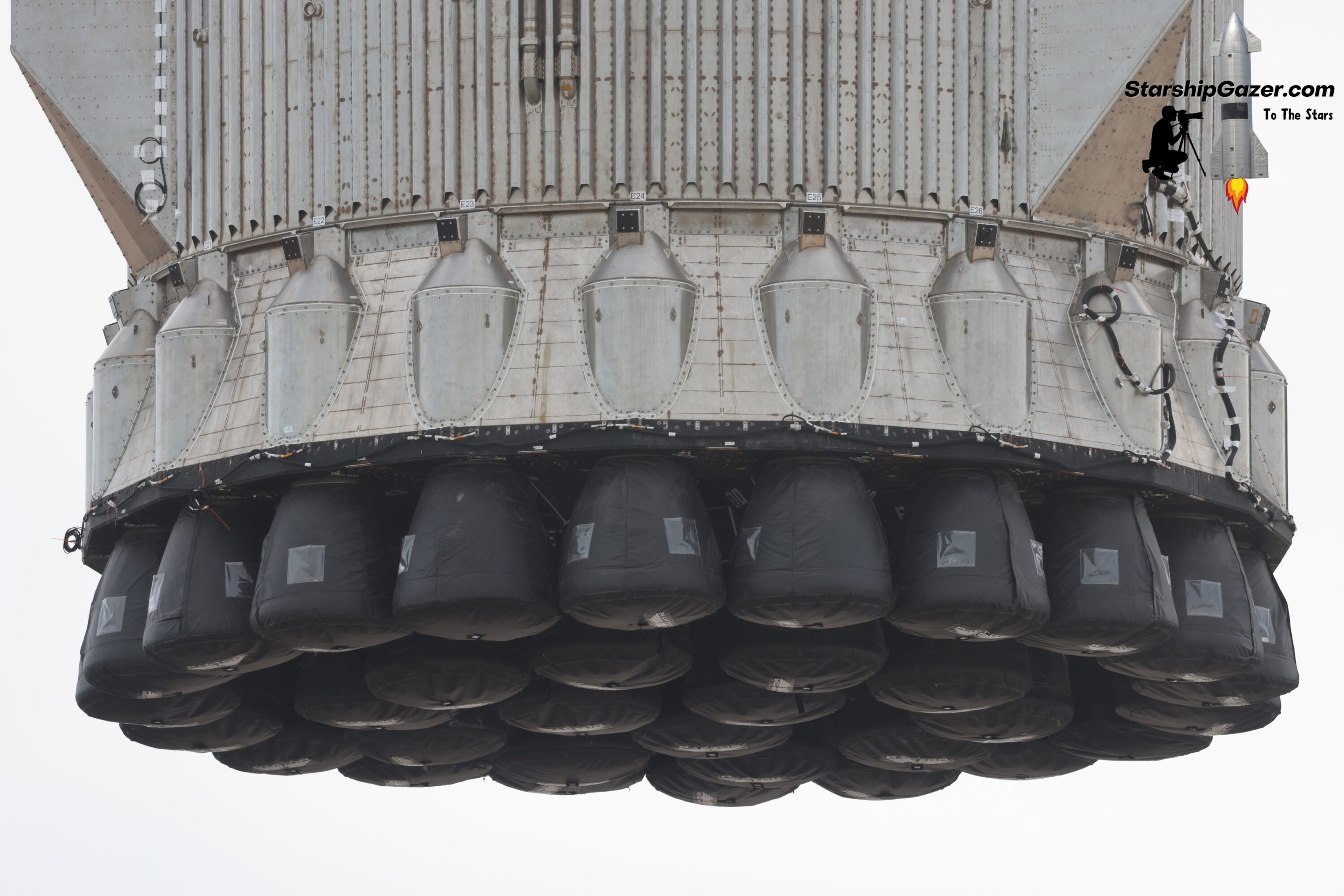

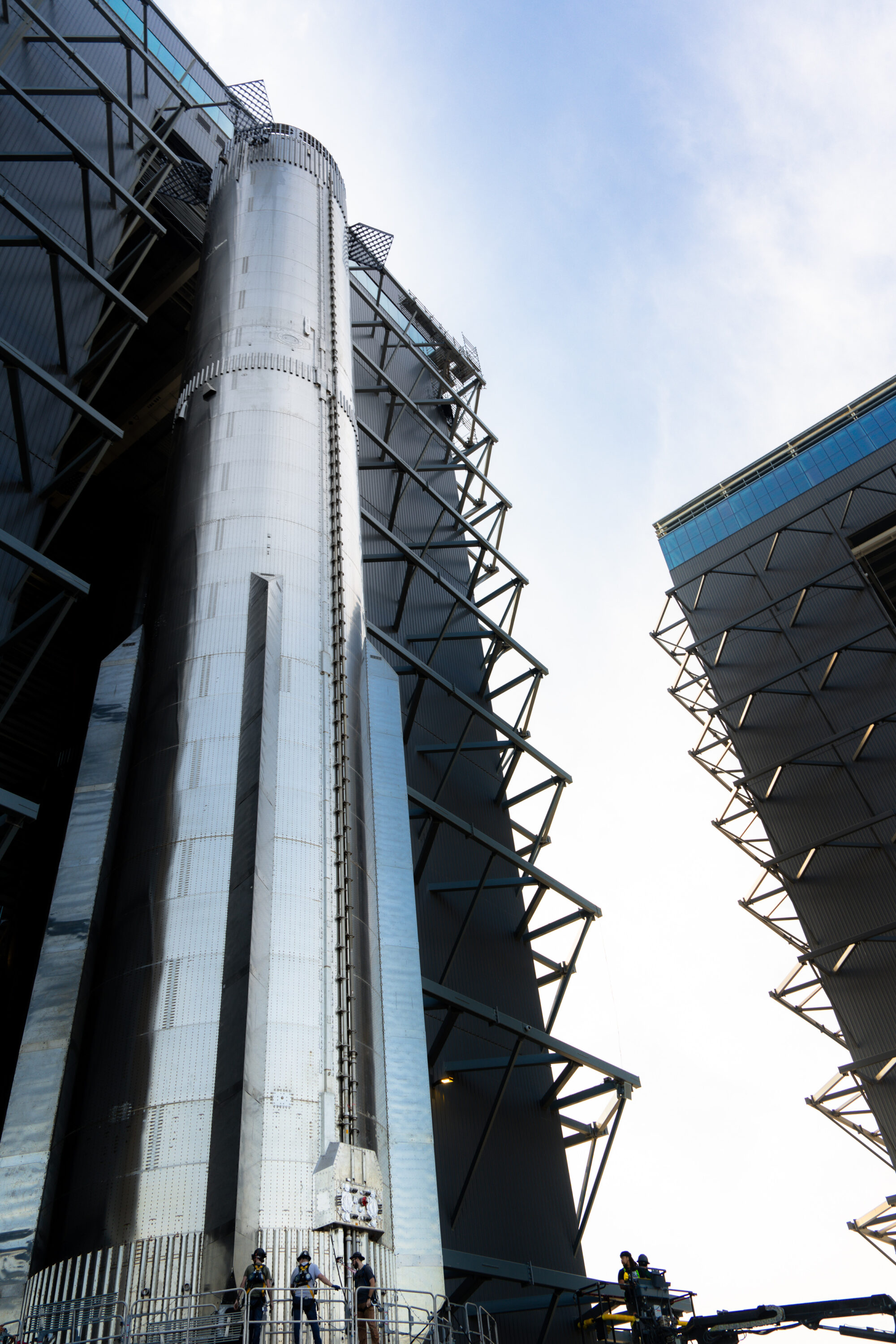

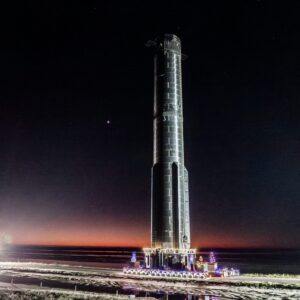

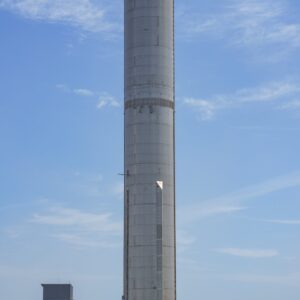

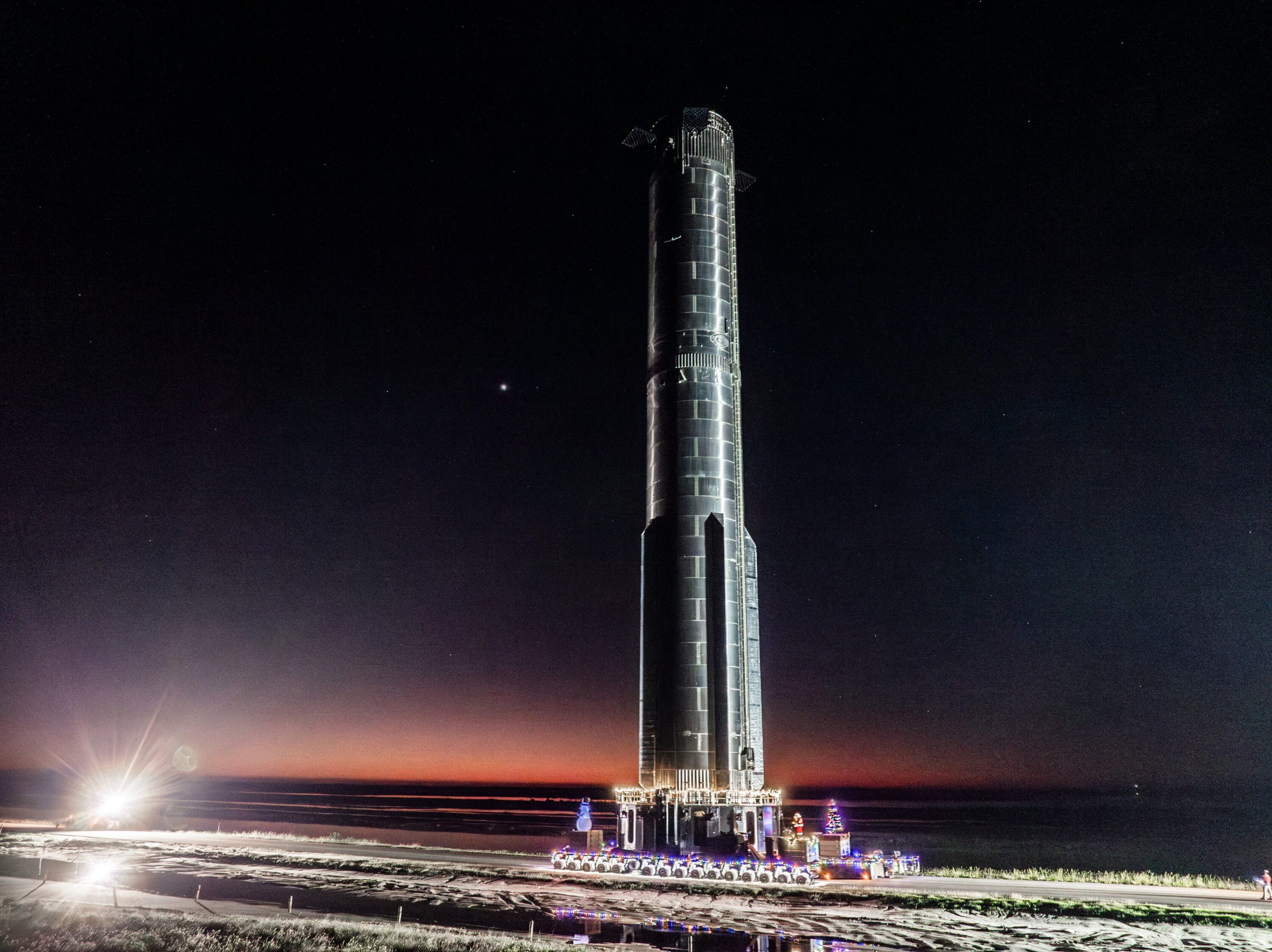

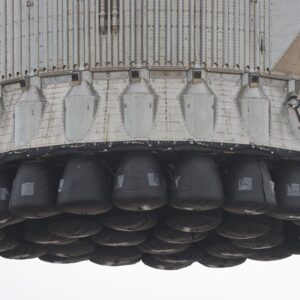

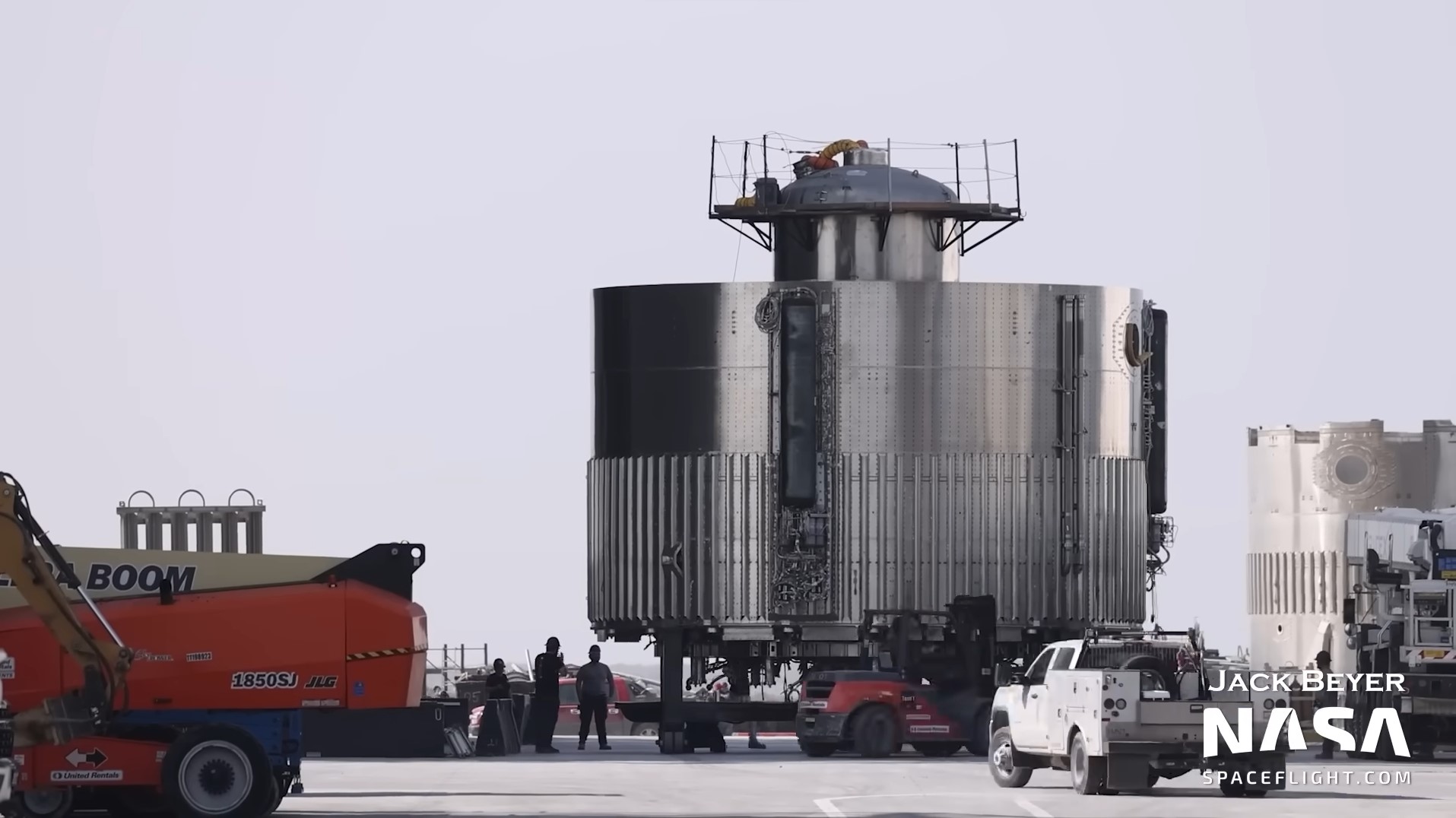

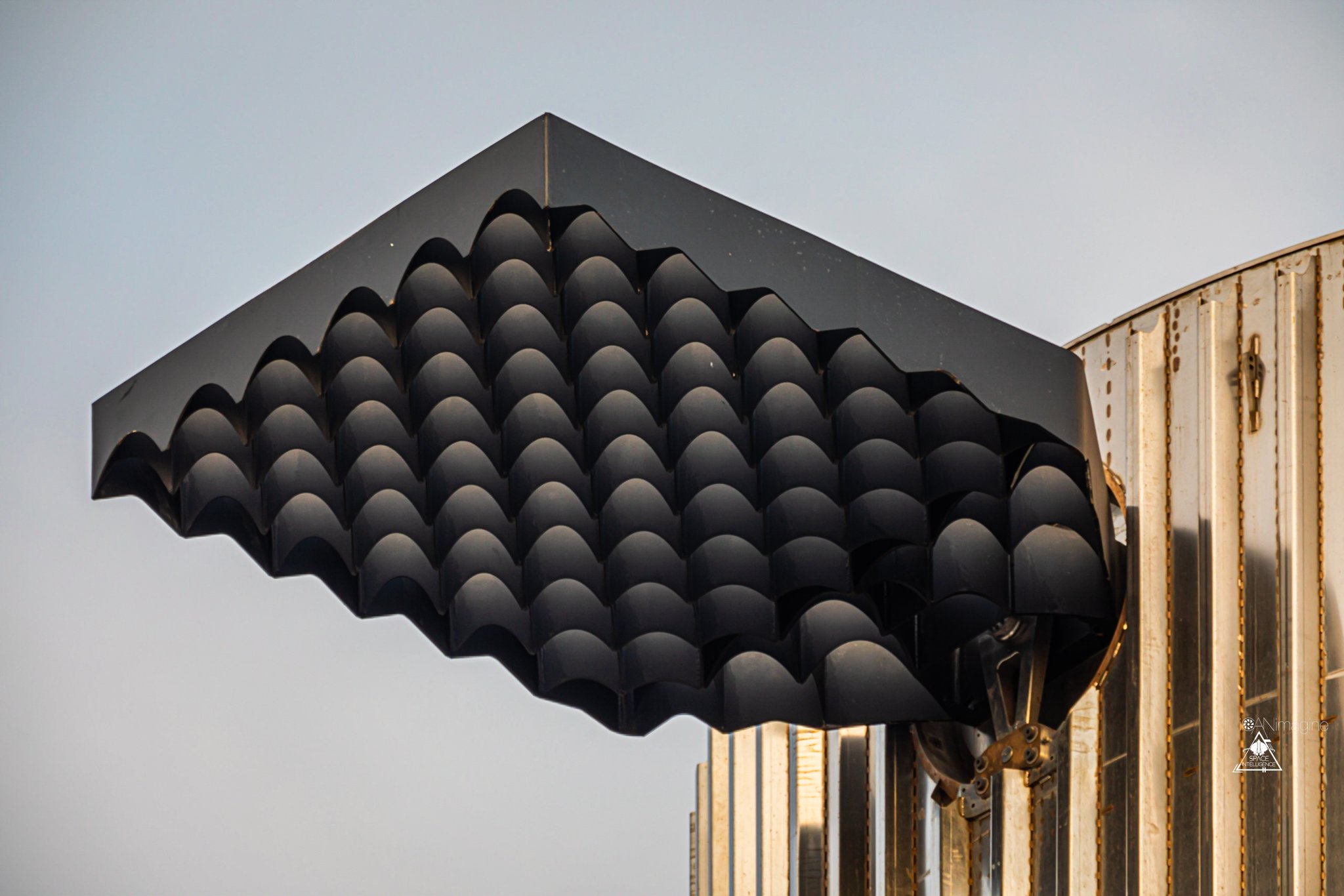

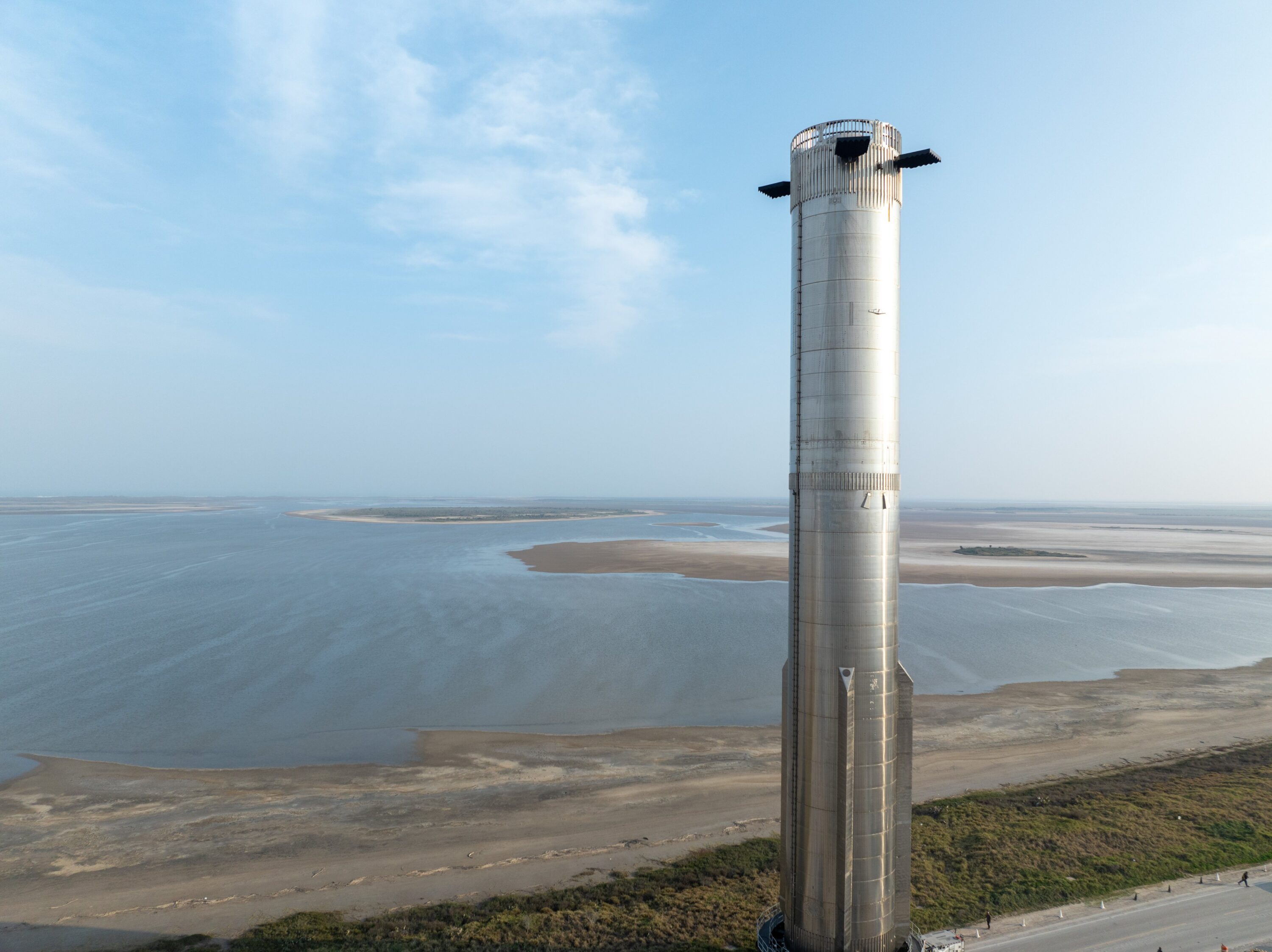

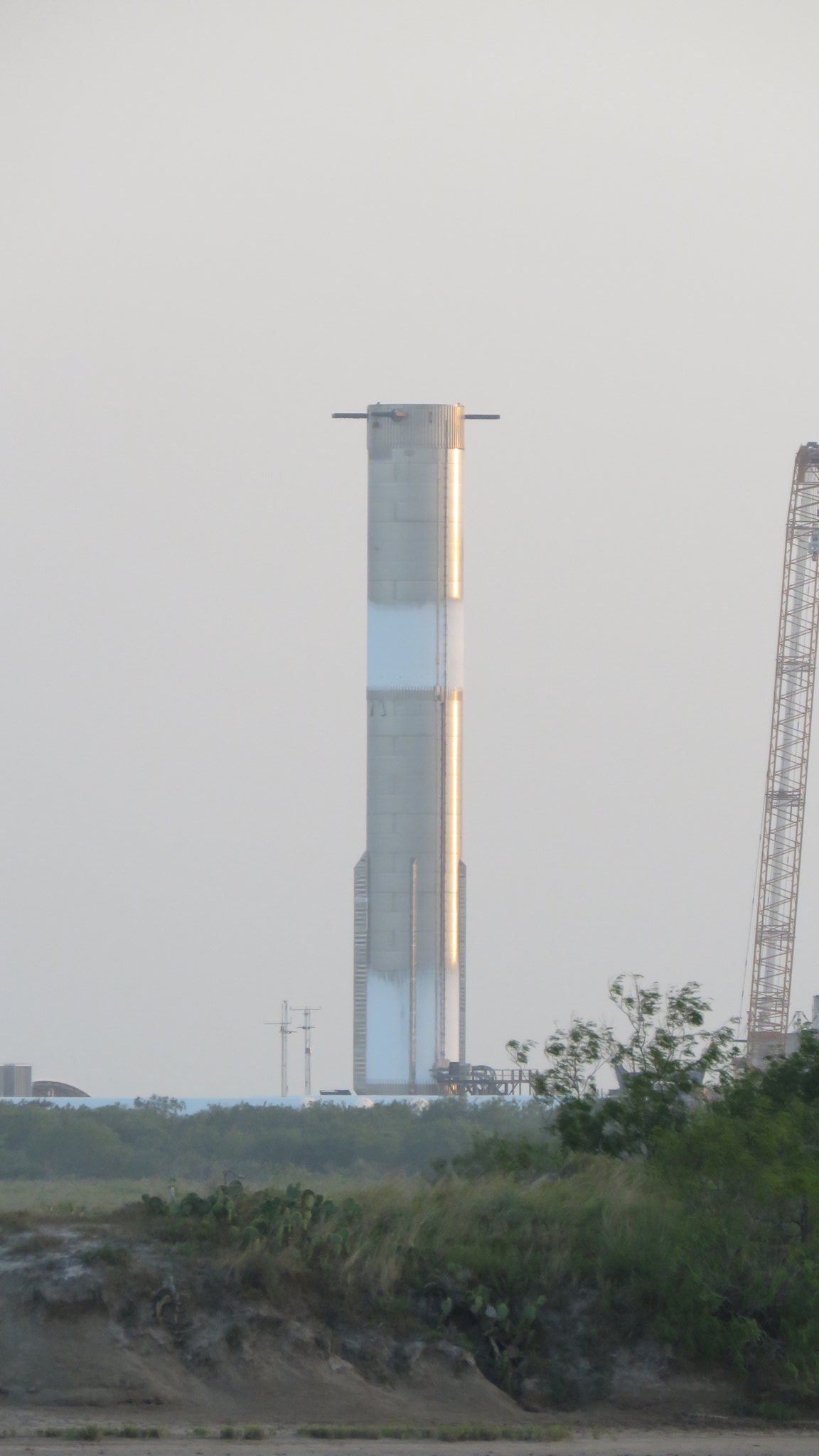

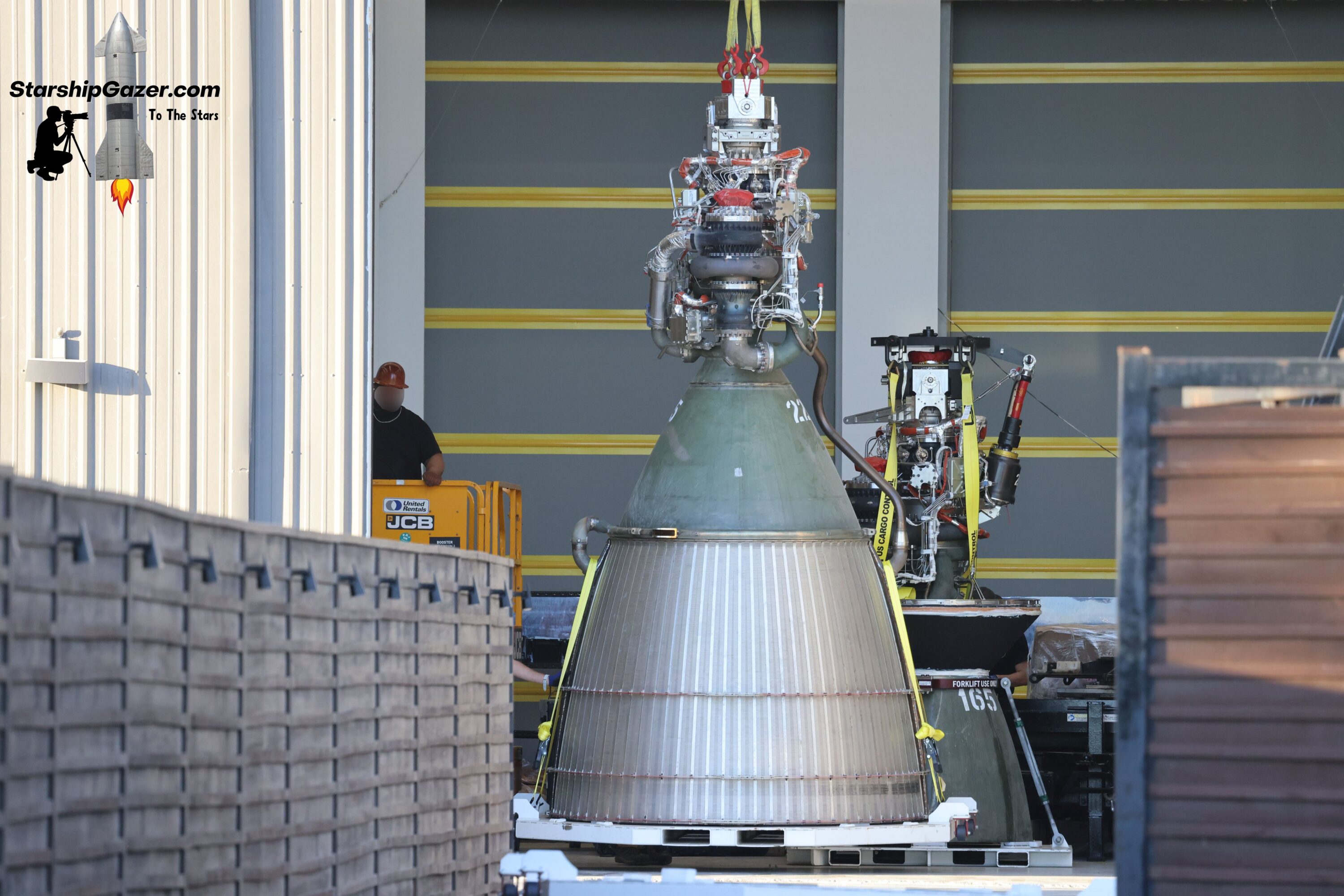

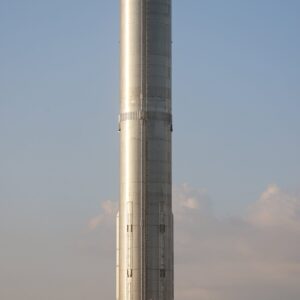

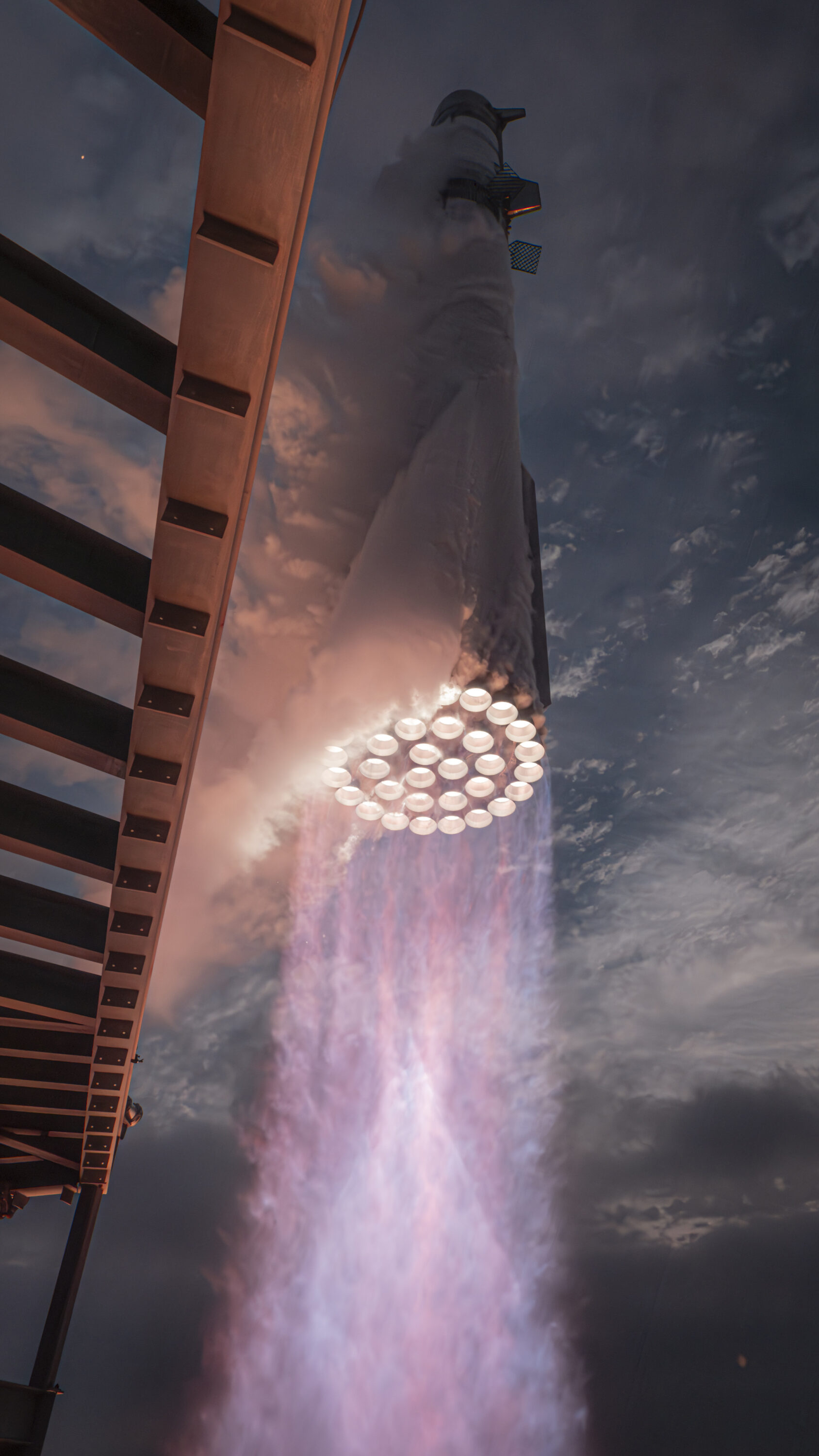

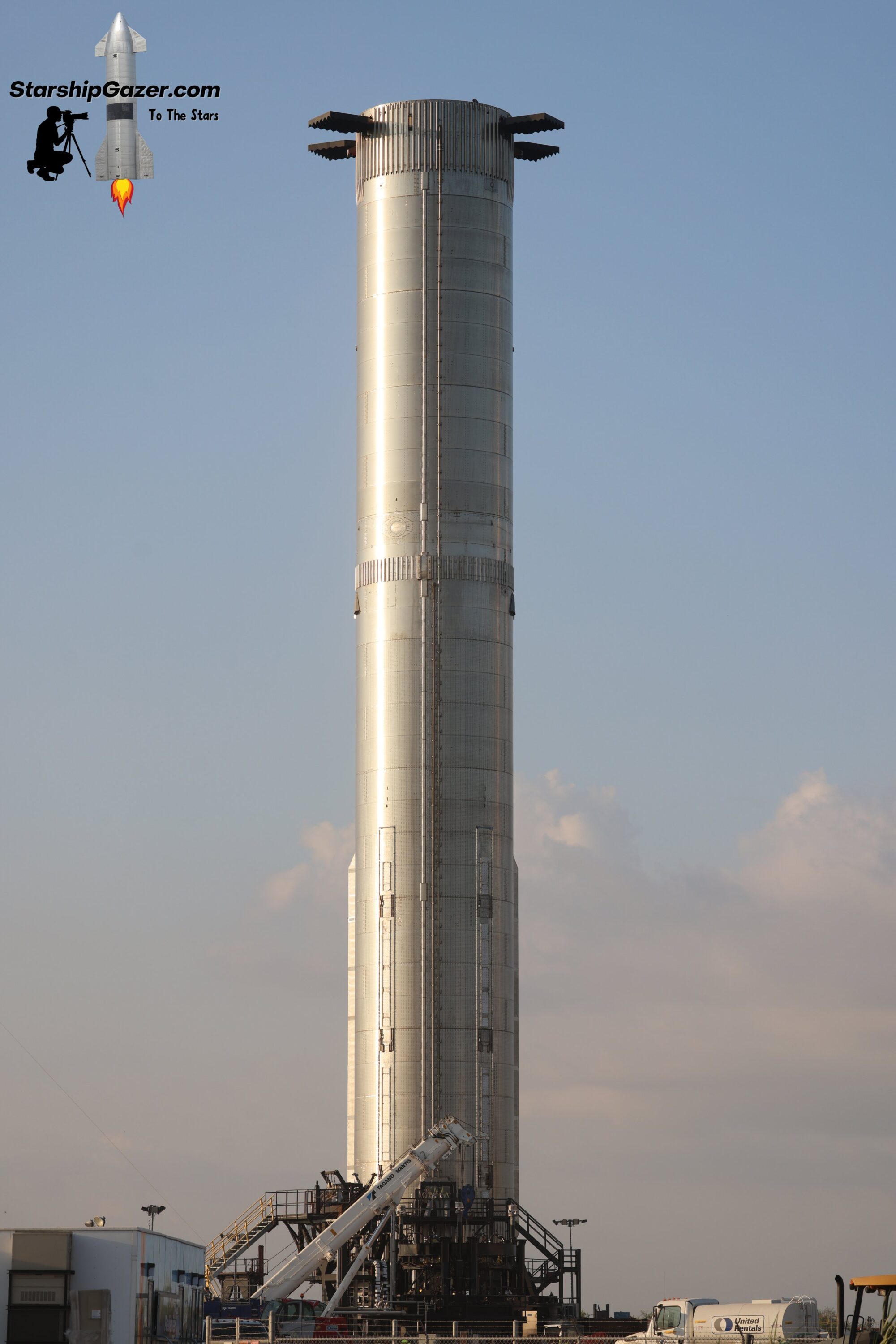

    • Raketa Super Heavy B10 je vybavena celkem 33 atmosférickými Raptory druhé generace. Jednou z novinek oproti předchozím prototypům Super Heavy je plošší vrchlík v oblasti společné přepážky hlavních nádrží. Upravený tvar by měl umožnit získat více prostoru pro pohonné látky.

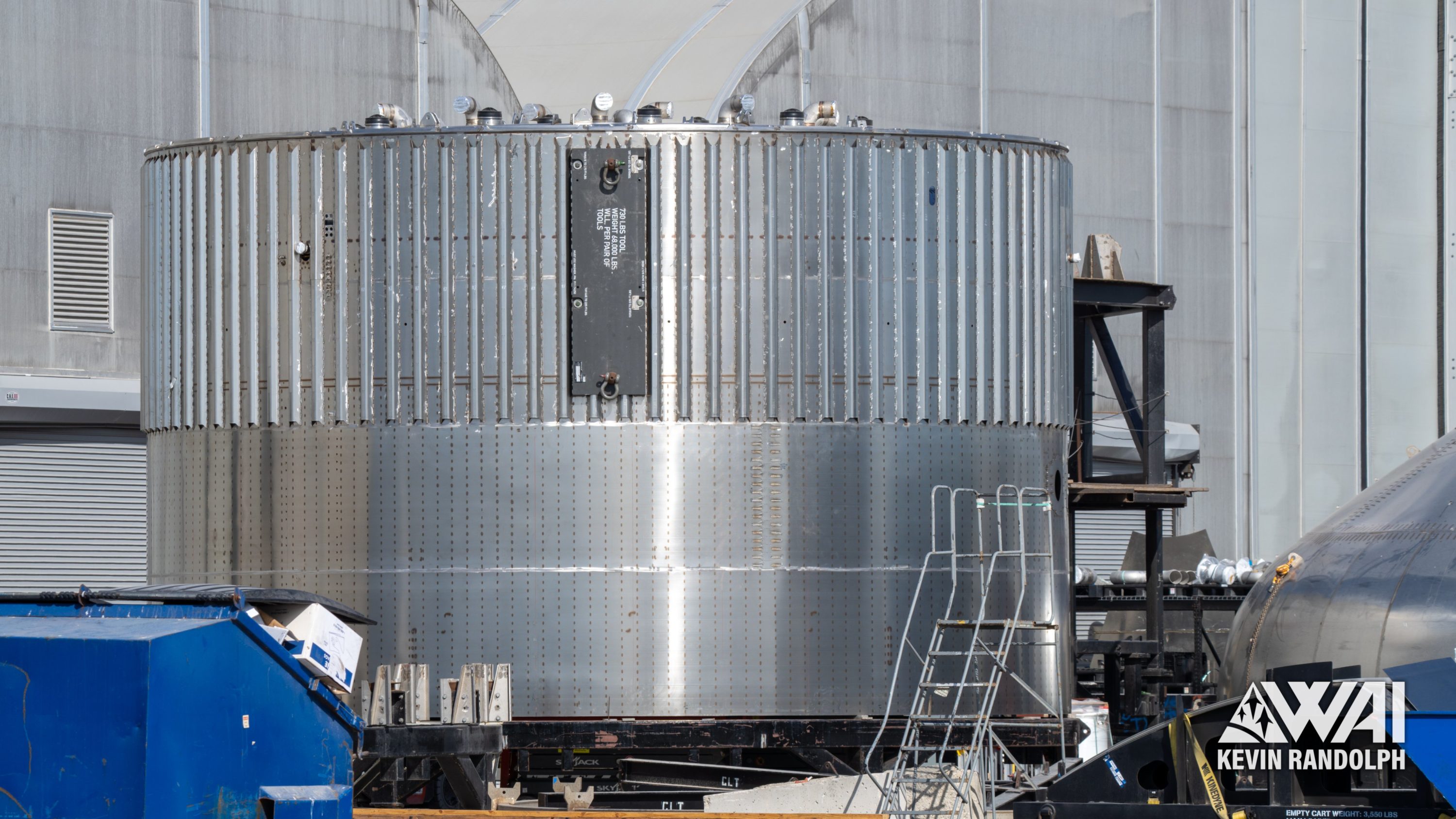

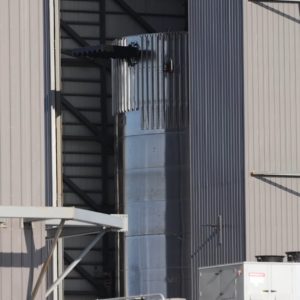

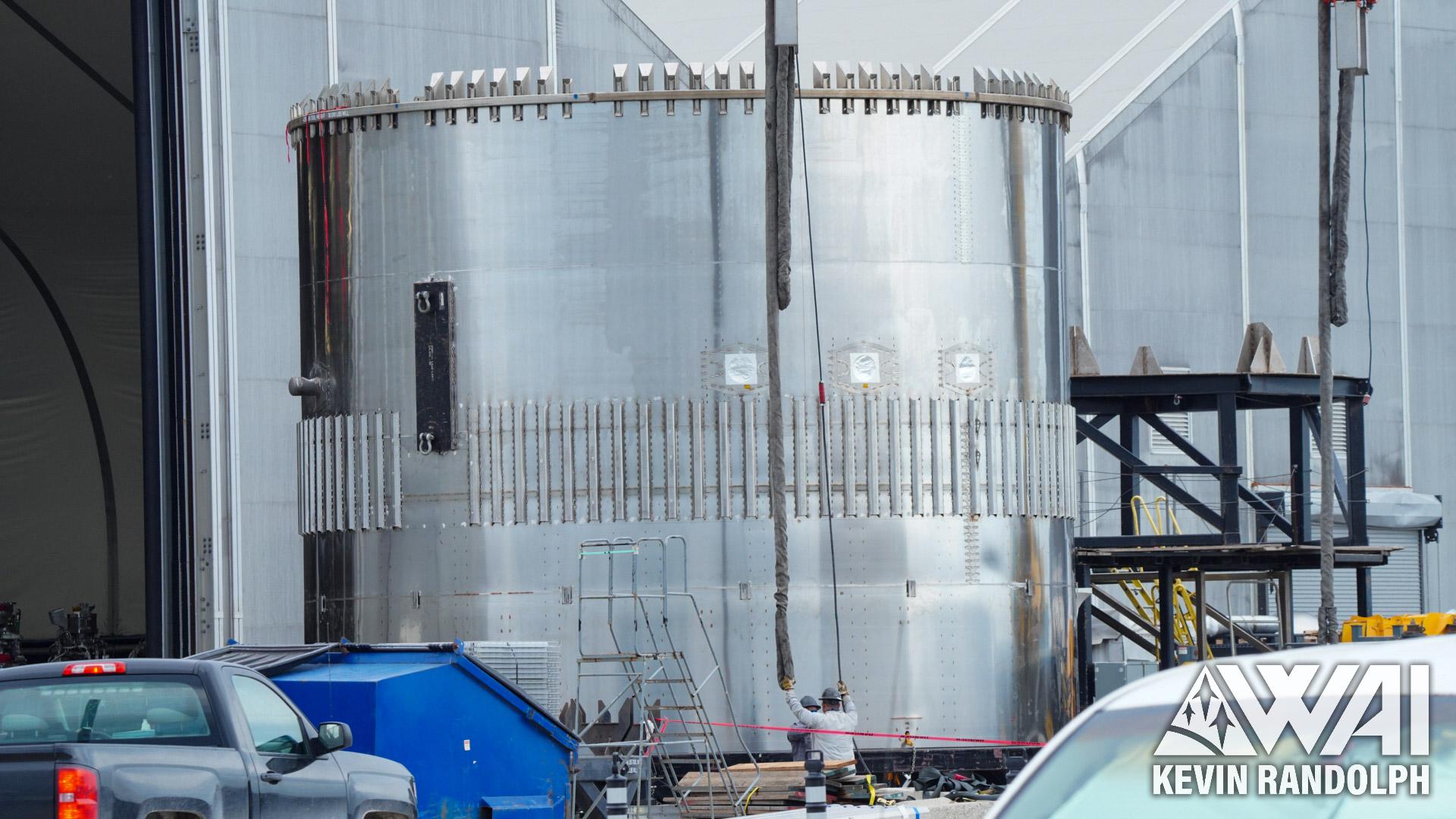

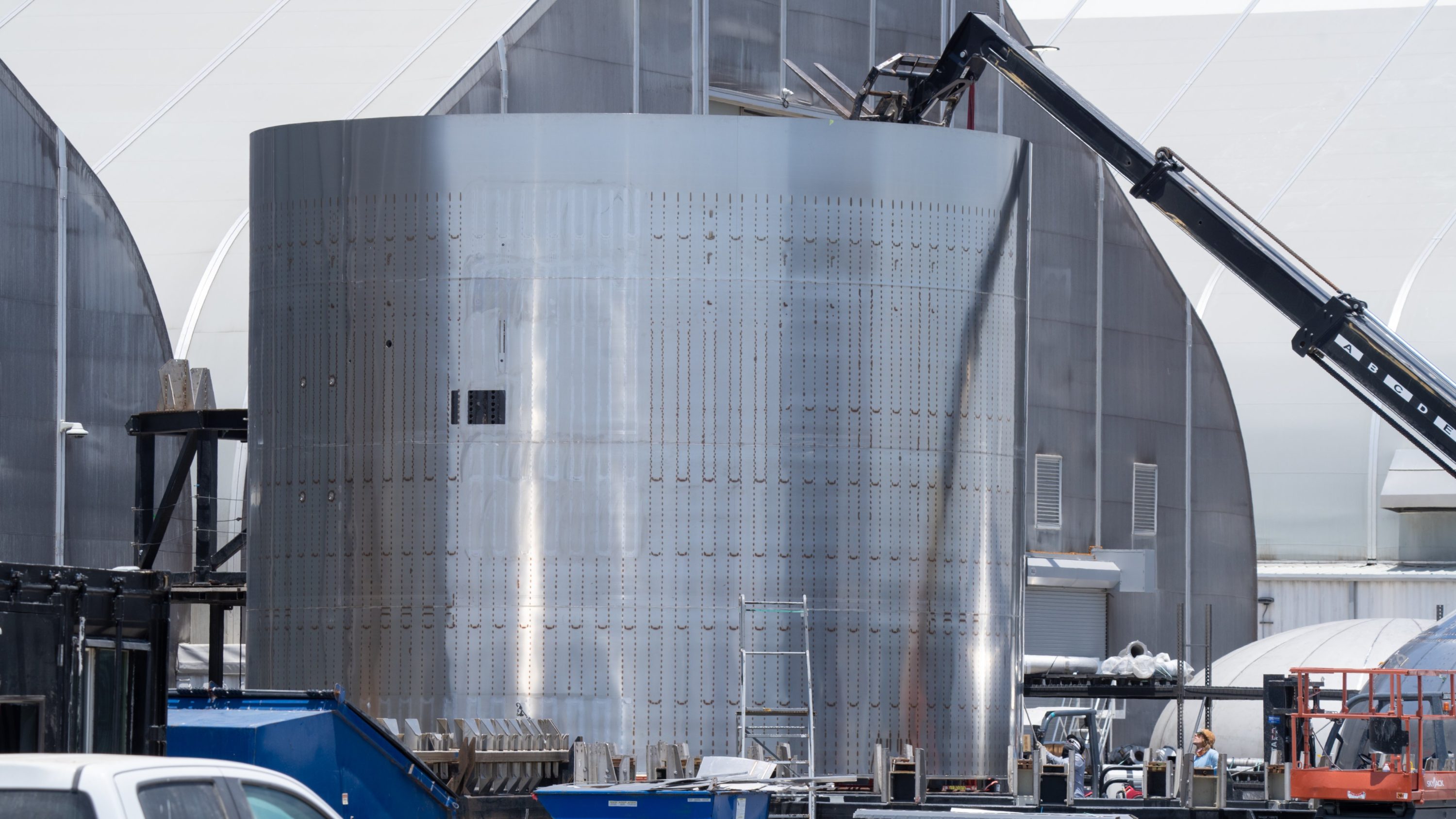

    • První díl pro B10 byl spatřen v červenci 2022 a výroba byla dokončena nejspíš někdy během jara 2023. Kryogenní zkouška proběhla 19. července 2023 (poprvé v areálu Massey’s) a během září 2023 pak proběhly další dvě. Následovala instalace motorů před převozem na rampu v prosinci 2023, kde na úplném konci roku proběhl statický zážeh všech 33 Raptorů najednou.

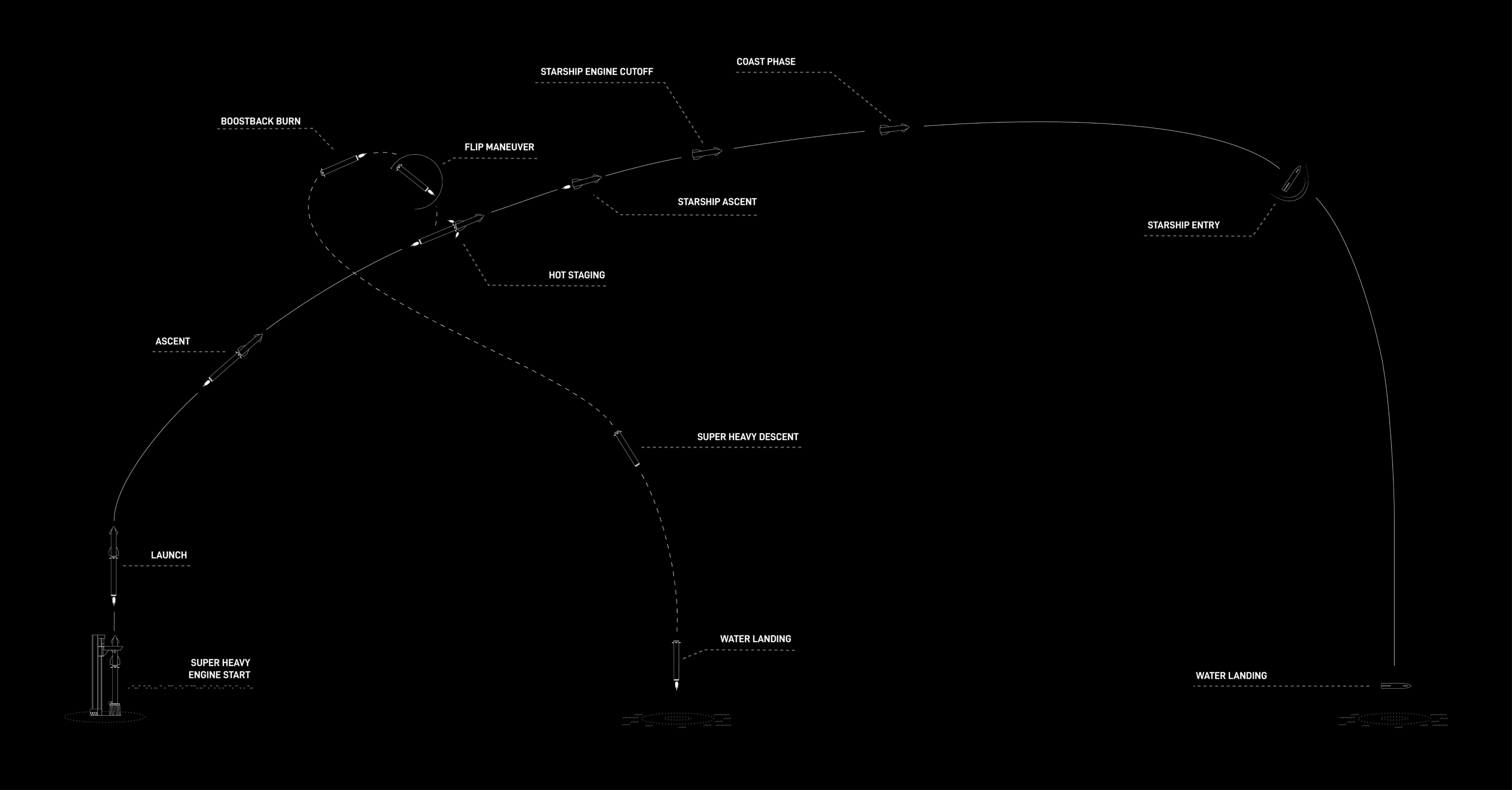

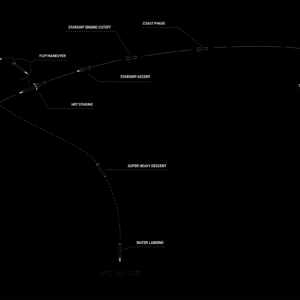

    • Super Heavy by po oddělení od lodi Starship ve výšce 64 km měla provést zpětný zážeh, který by raketu nasměroval zpět k pevnině. Zpětný zážeh využívá všech 13 středových motorů, které jsou schopny náklonu o 15 stupňů a tím raketu řídí. Musk doufá, že nosič bude dostatečně bytelný, aby dokázal přečkat návrat do atmosféry i bez provedení zpomalovacího vstupního zážehu, který provádějí rakety Falcon.
    • Po dokončení přistávacího zážehu by měla raketa dosednout rychlostí 8,5 metrů za sekundu do vod Mexického zálivu, kde se následně potopí nebo bude potopena.
  • Vývoj data startu: 2023 → 1. čtvrtletí 2024 → únor 2024 → březen 2024

Webkamery

NSF-Starbase

NSF-McGregor

KSC

Nerdle

Plex

Rover

Rover 2.0

Rocket Ranch

Lab

Sentinel

Sapphire

Související články

Fotky

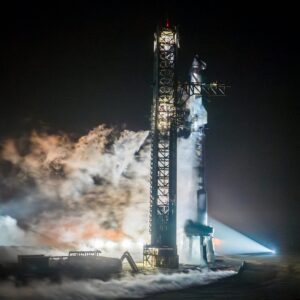

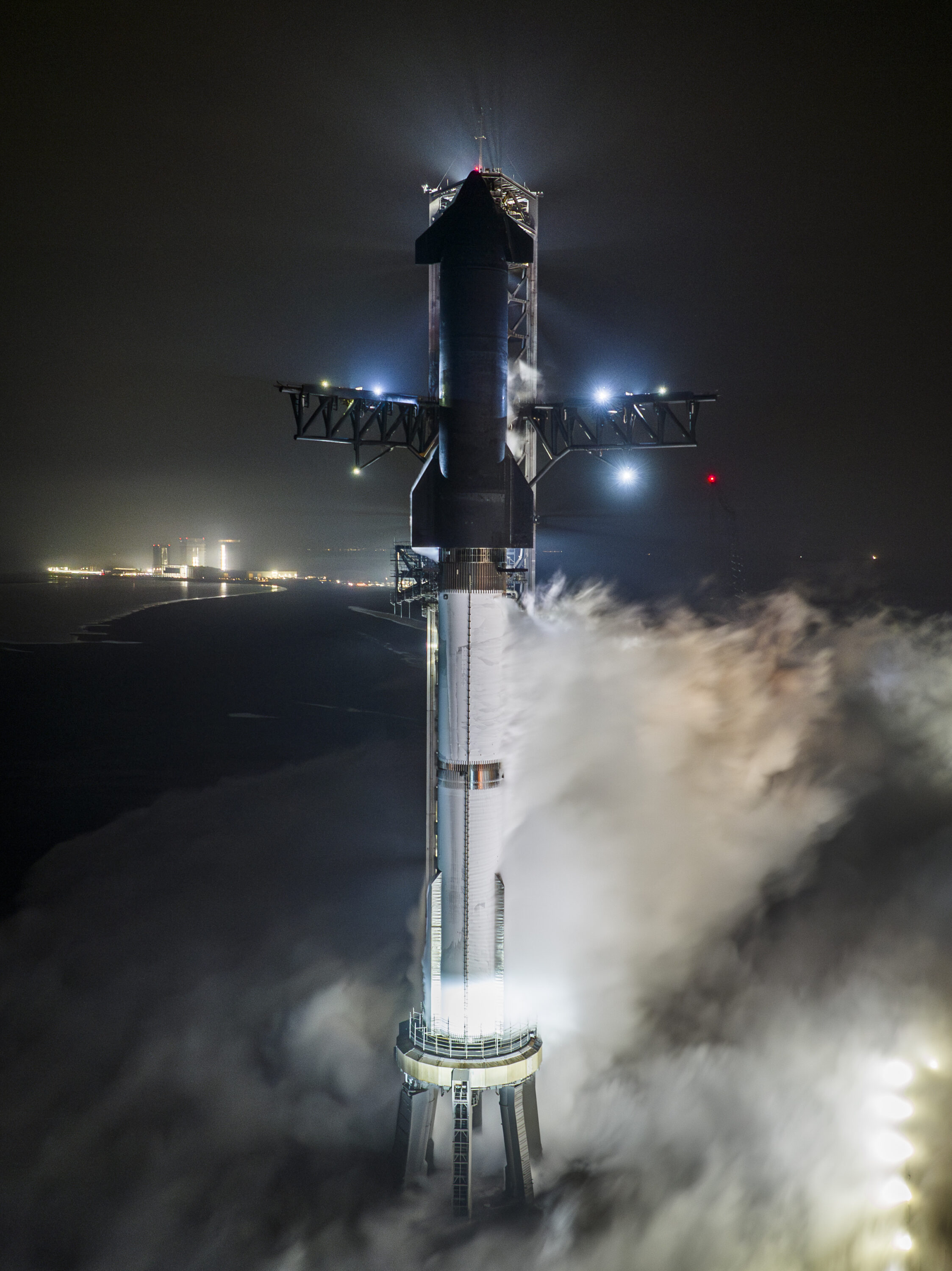

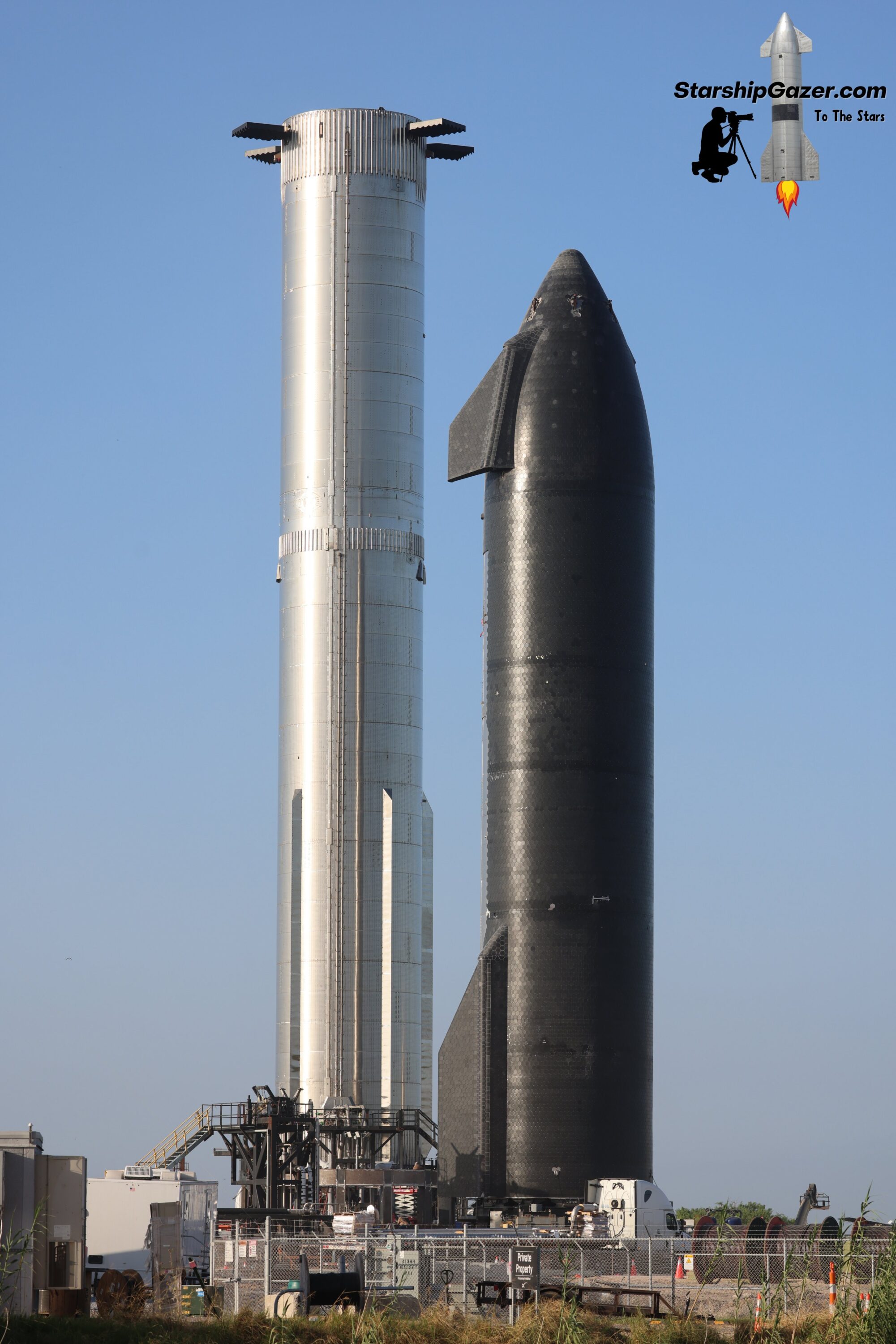

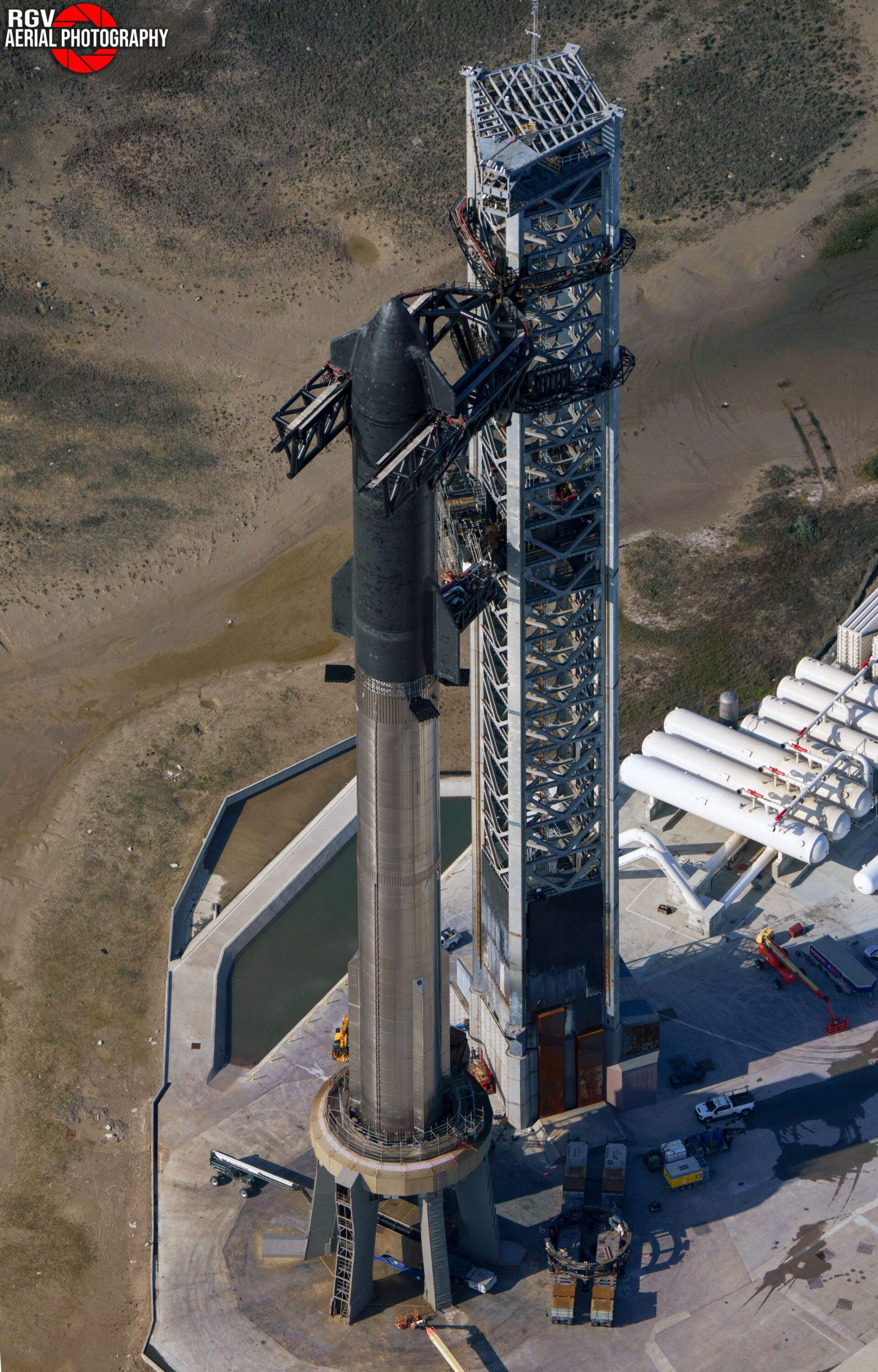

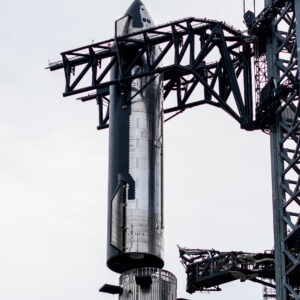

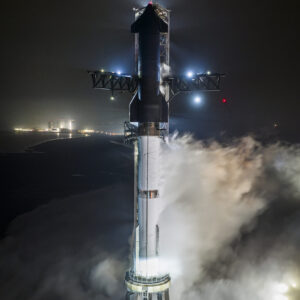

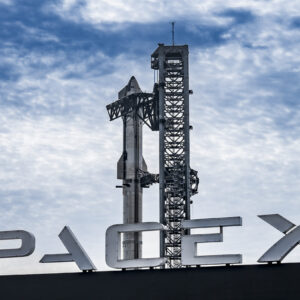

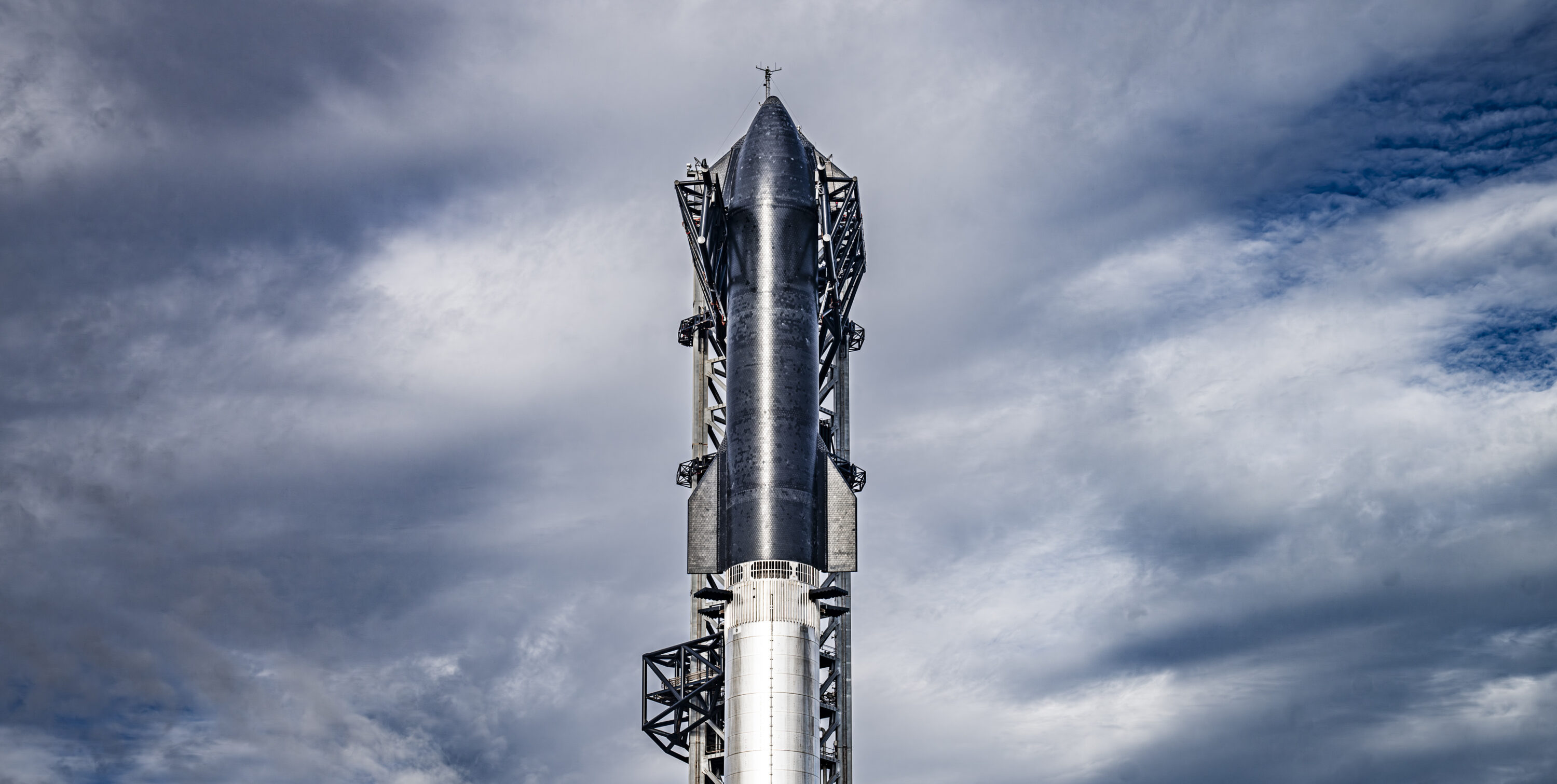

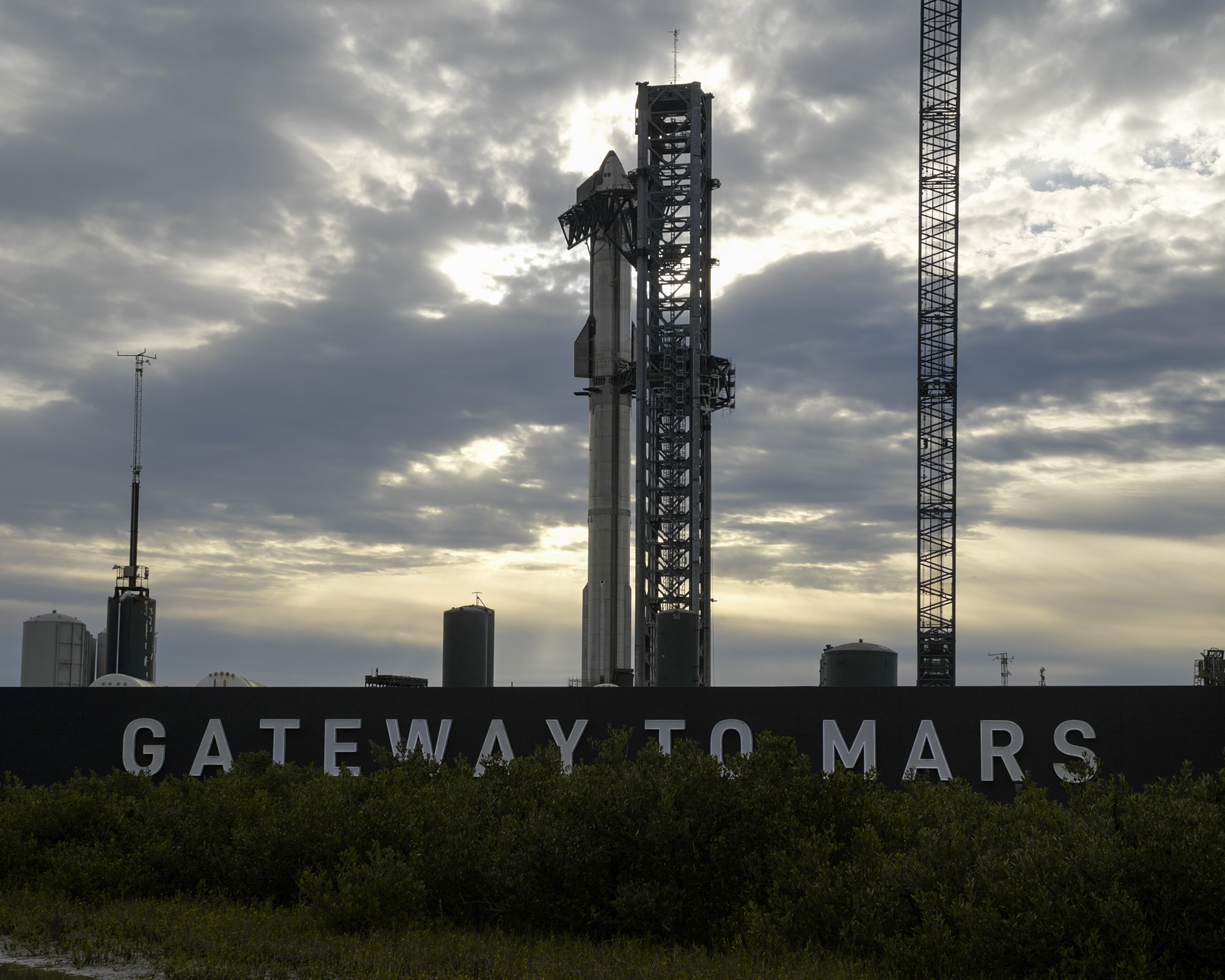

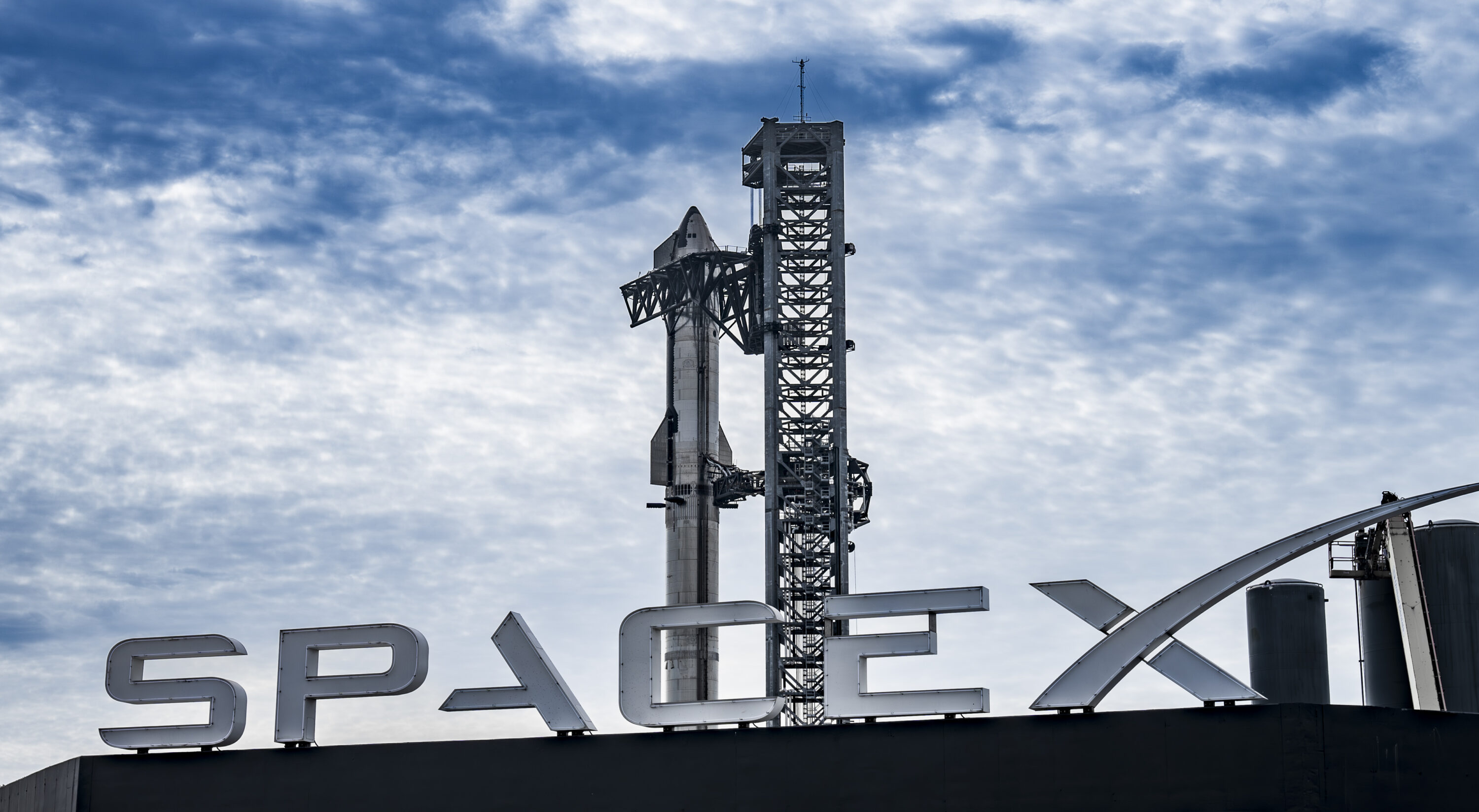

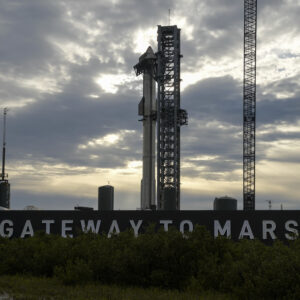

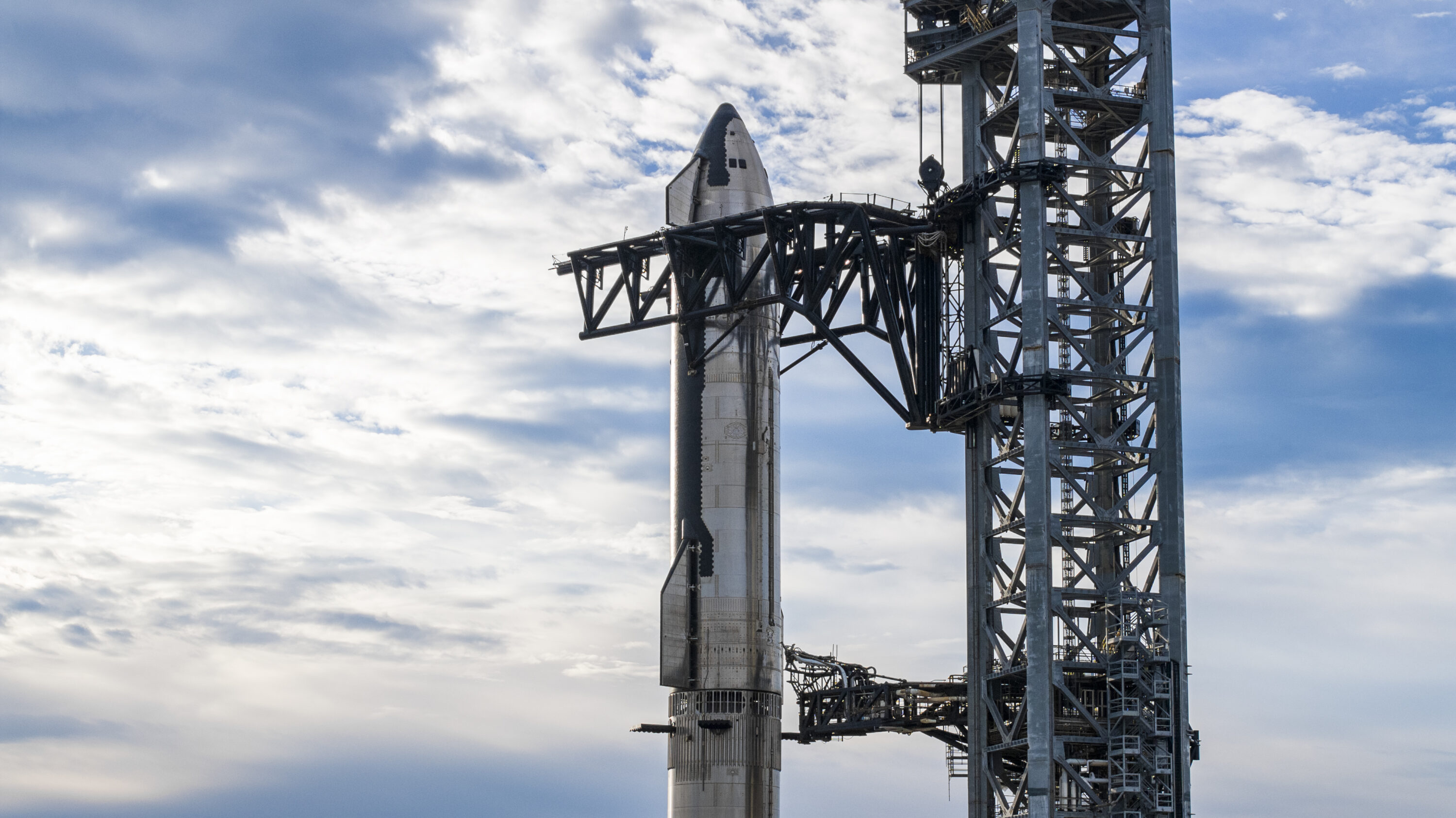

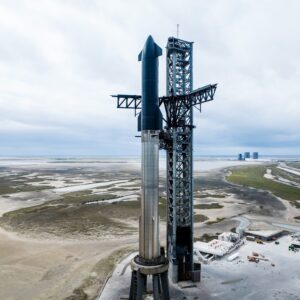

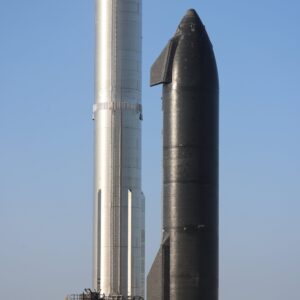

Kompletní sestava

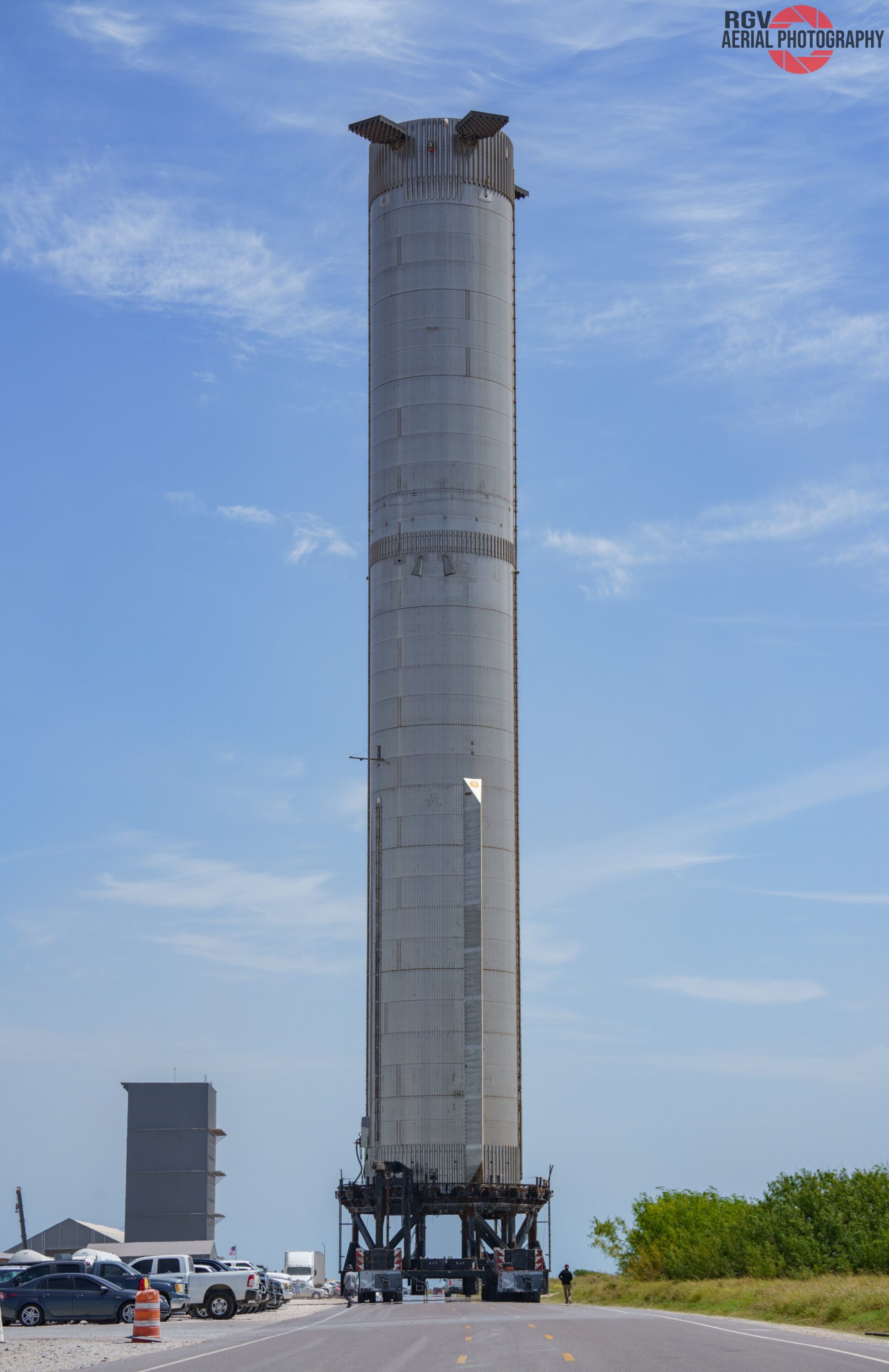

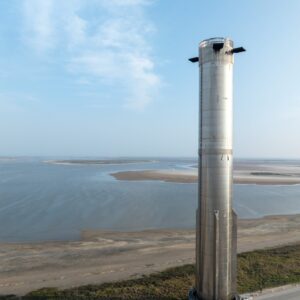

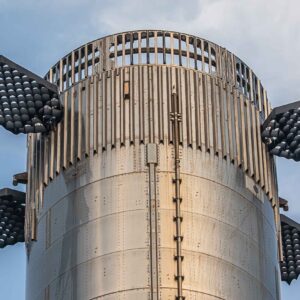

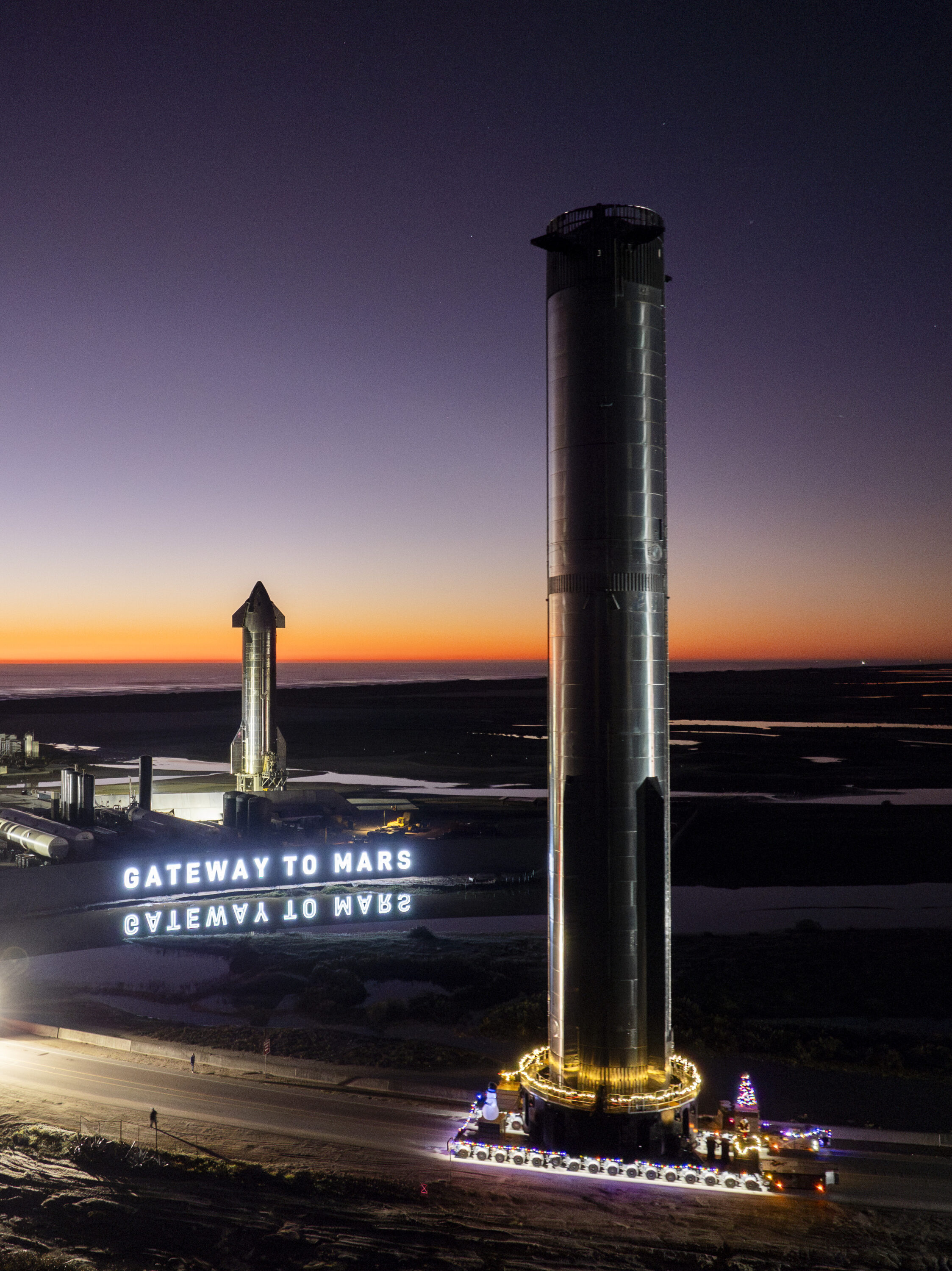

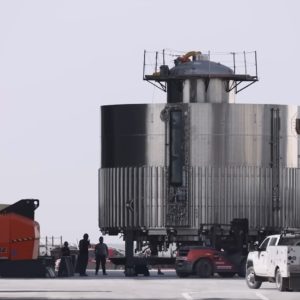

Super Heavy B10

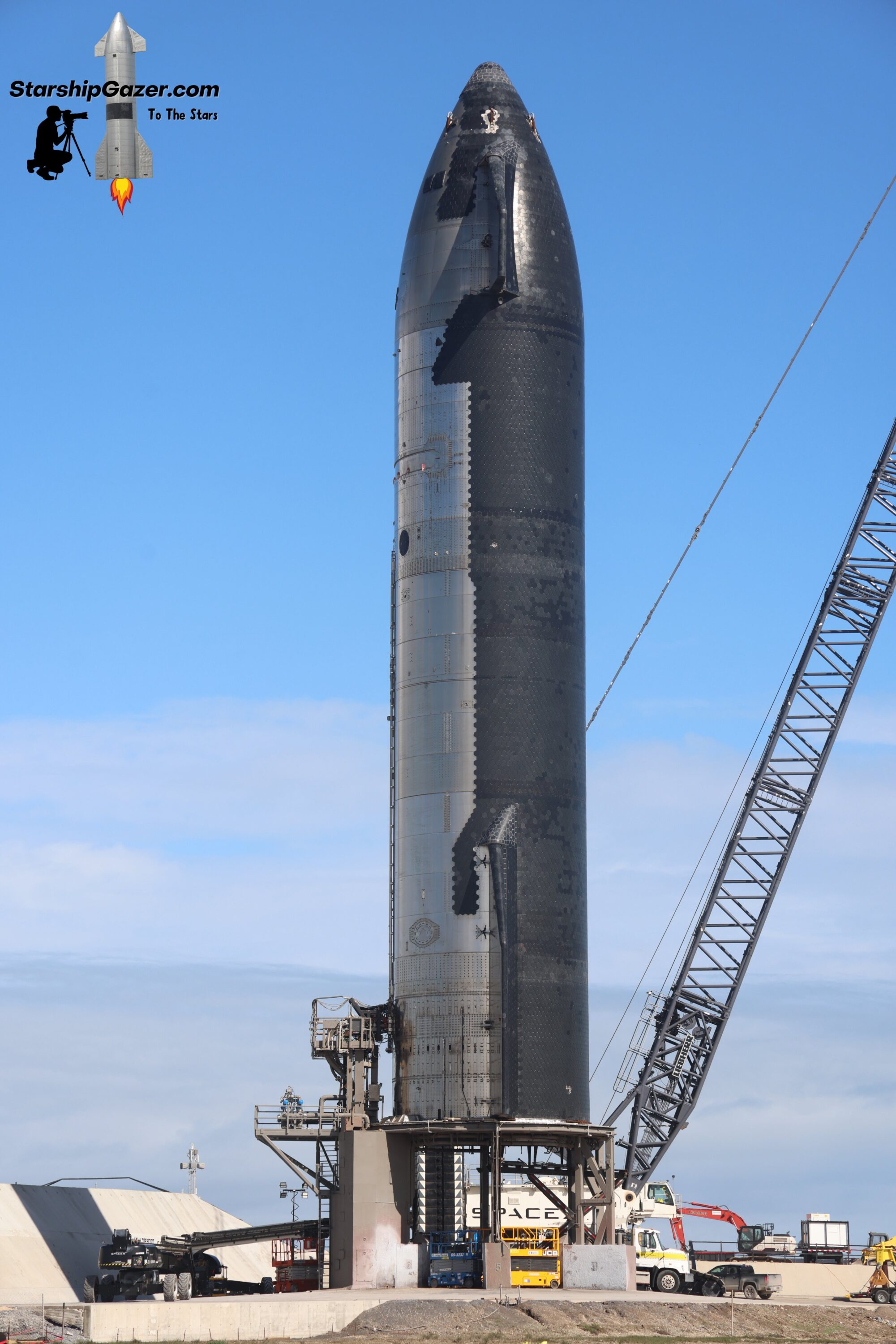

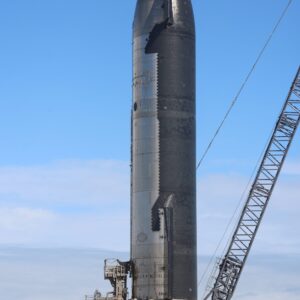

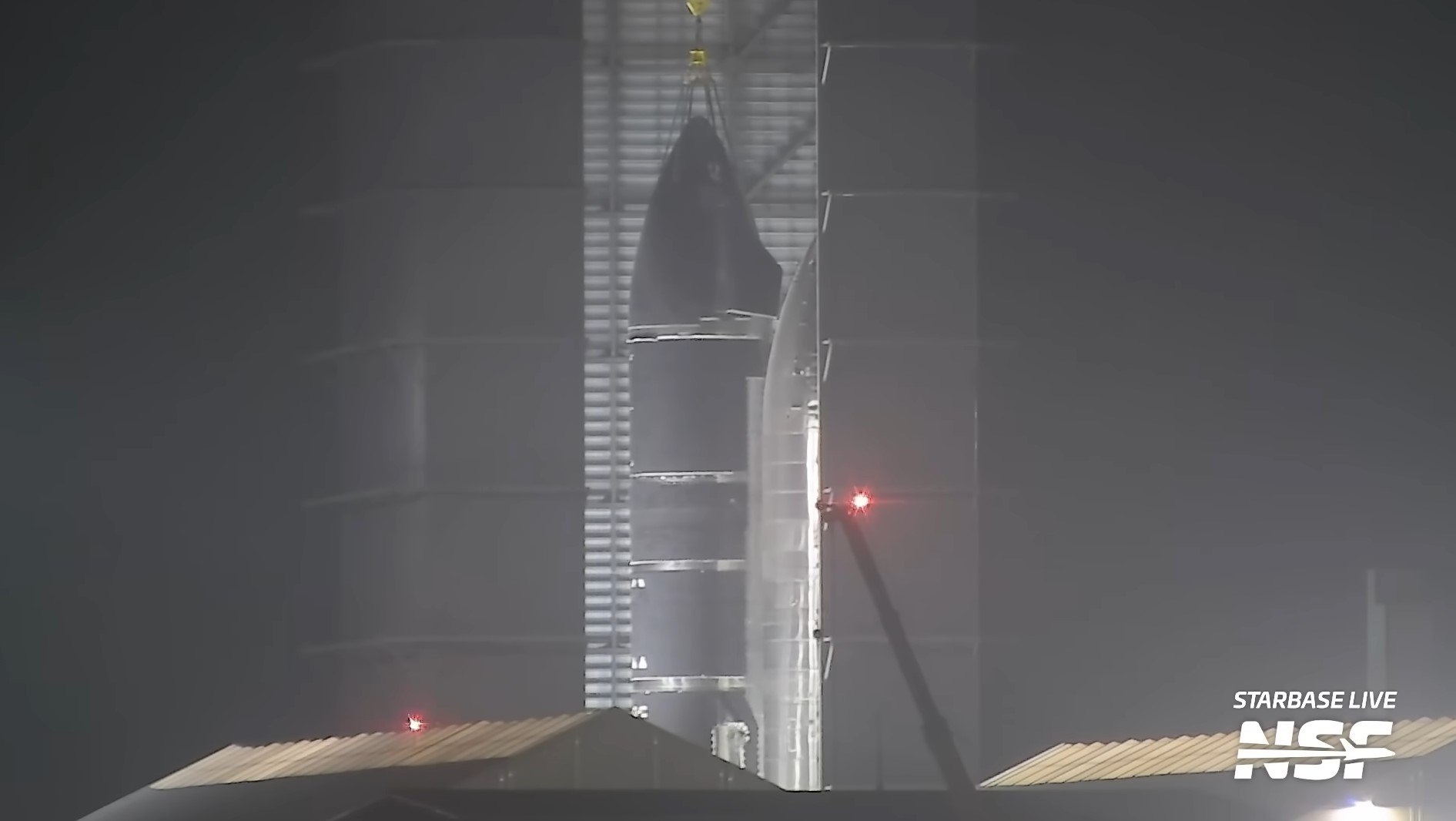

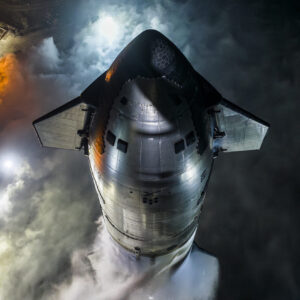

Starship S28

Mise

Videa

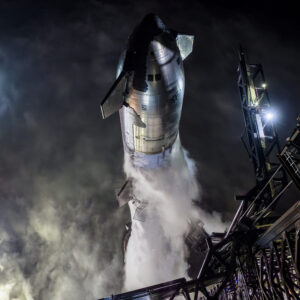

Statický zážeh 6 Raptorů na S28:

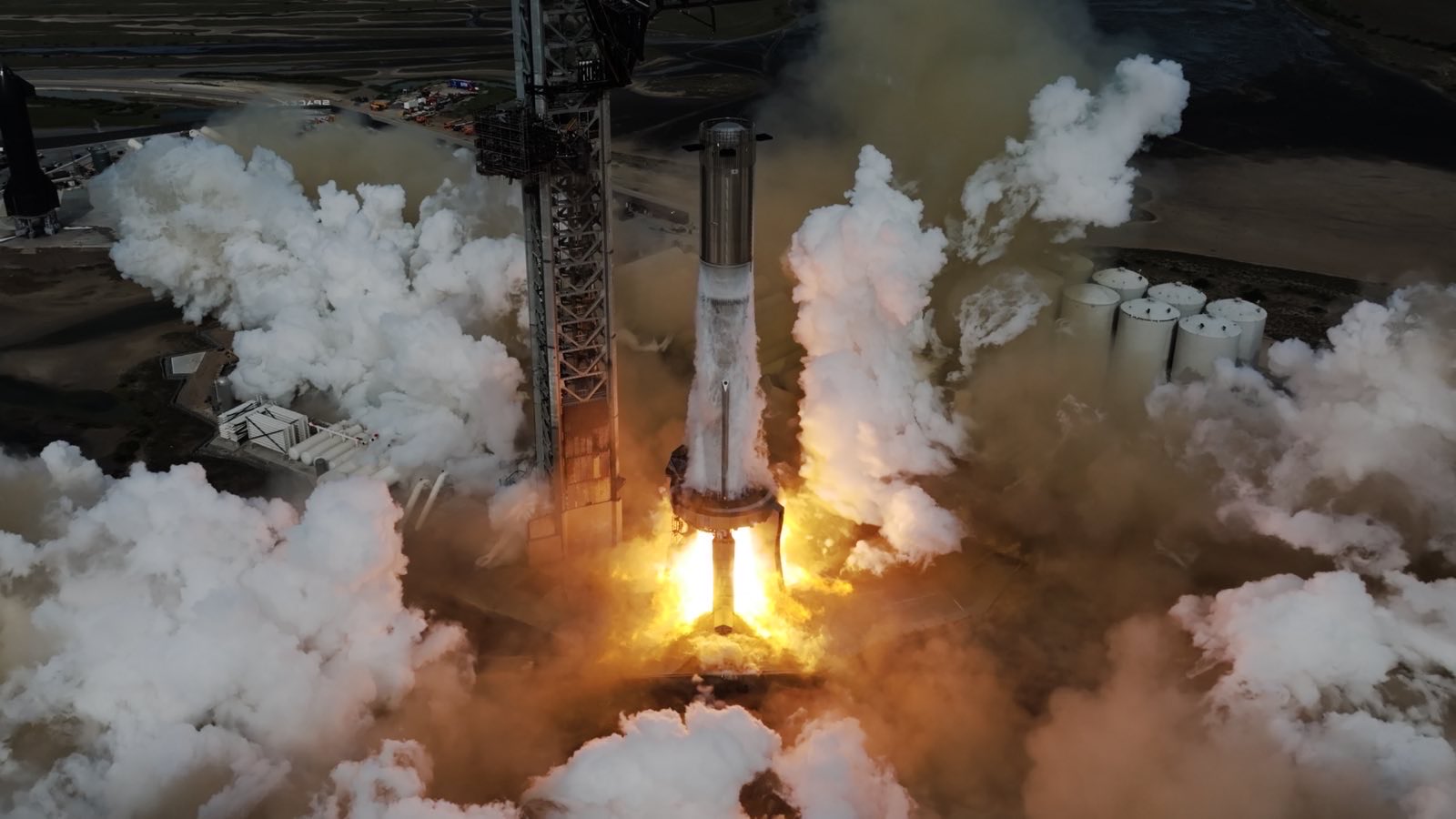

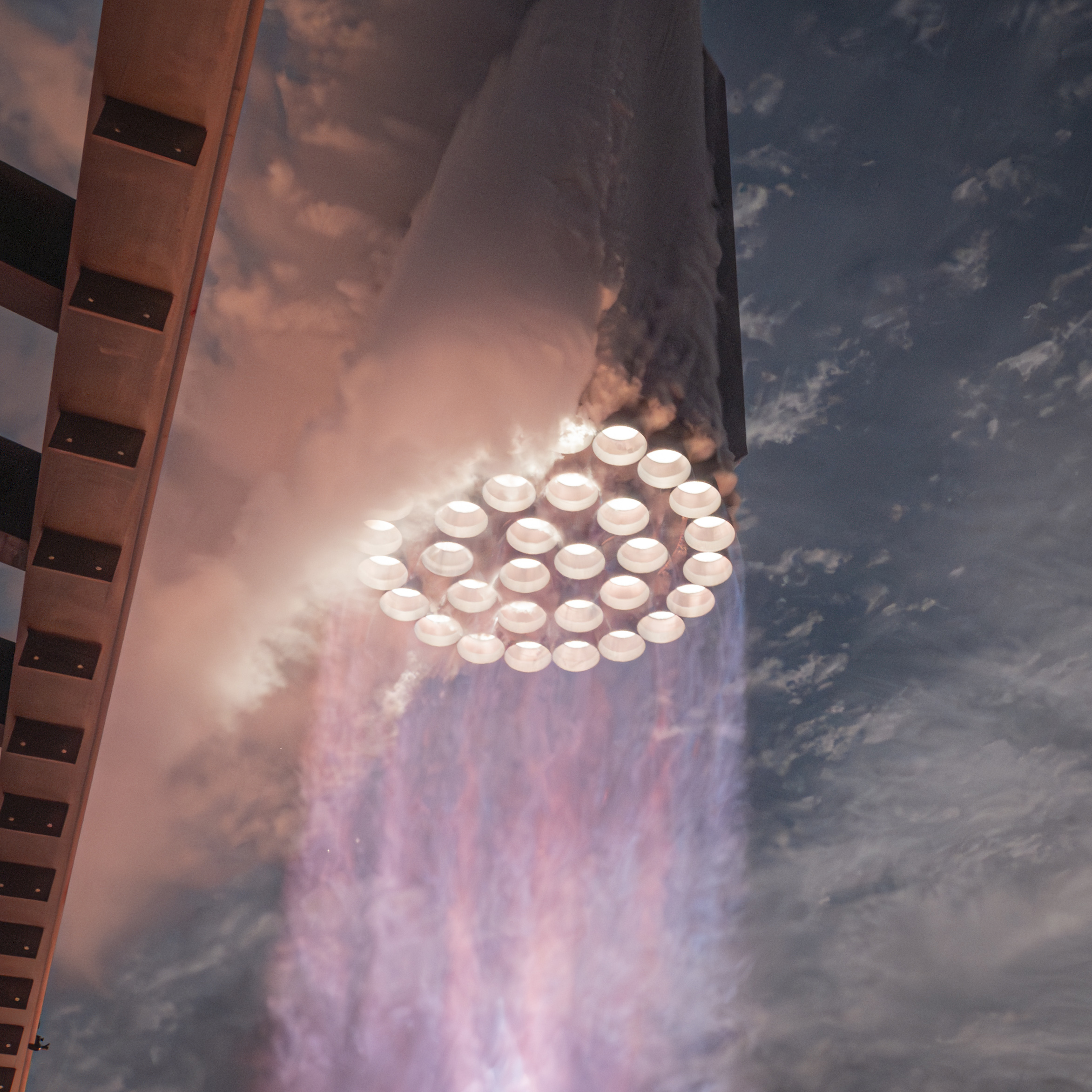

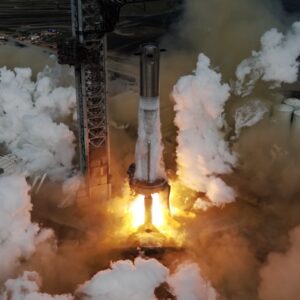

Statický zážeh 33 Raptorů na B10:

Sestřih záběrů z první mise Starship:

Sestřih z testování a příprav na druhý start:

Oficiální animace ilustrující velikost Starship:

Oficiální animace letu Starship na Mars:

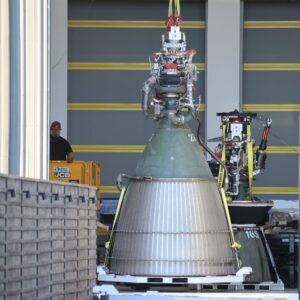

Testovací zážeh motoru Raptor 2:

Testovací zážeh vakuového motoru RVac:

Aktuální informace
