Přehled plavidel a lodí SpaceX

Východní flotila Západní flotila Neaktivní lodě

Společnost SpaceX vyrábí a provozuje kosmické lodě a rakety, jejichž starty jsou pro mnohé z nás stále impozantním zážitkem. Firma si ale zároveň pronajímá hned dvě flotily plavidel, které operují v Atlantiku a Pacifiku a starají se tak o zajištění přistání prvních stupňů Falconů na moři, případně o další technické zabezpečení s celým provozem raket spojeným. Pojďme se tedy na tato plavidla podívat trochu blíže a představit si je jedno po druhém.

Poslední aktualizace:

  • 7. 11. – Remorkér Hawk dostal podrobnější profil a byl přesunut mezi aktivní lodě; aktualizován profil Ms. Chief
  • 10. 8. – Přidána loď Ms. Chief, která bude chytat aerodynamické kryty; aktualizovány informace o stěhující se JRTI; lodě byly rozděleny na západní a východní flotilu
  • 14. 6. – Mr. Steven se nově jmenuje GO Ms. Tree + byla doplněna informace o původu jména plošin OCISLY a JRTI
  • 7. 6. – Založení článku

Východní flotila

Of Course I Still Love You (OCISLY)

  • Působí ve východní flotile od r. 2015
  • Délka: 91 m
  • Šířka: 52 m

Autonomní přistávací plošina (ASDS = Autonomous Spaceport Droneship) pravidelně využívaná pro přistání prvních stupňů Falconu 9 ve vodách Atlantiku v případech, kdy první stupeň nemá kvůli náročnosti mise dostatek paliva pro návrat a přistání na pevnině nebo pro přistání centrálního stupně Falconu Heavy.

Plošina je postavena na platformě pontonového plavidla Marmac 304, které bylo upraveno v loděnicích v Louisianě. Úpravy obsáhly rozšíření paluby pro zvětšení velikosti přistávací plochy, instalaci 4 polohovatelných propulzních hydromotorů s lodním šroubem zajišťujícími udržení pozice plošiny na moři a také prvky pasivní protipožární ochrany motorového a elektrického zařízení na palubě.

Pozici plošina udržuje za pomoci GPS dat s přesností na 3 metry a zmíněných hydromotorů, to provádí sama autonomně. Dále je vybavena kamerami, senzory a dalšími měřícími zařízeními pro záznam a shromažďování dat o přistáních. Dvě antény slouží pro odesílání dat k satelitu a pro komunikaci s přistávajícím prvním stupněm. K dalšímu vybavení plošiny patří prvky jako protipožární hadice a děla či skrápěcí systém, který zajišťuje pokropení přistávací plochy vodou před přistáním stupně.

Na palubě OCISLY je speciální robot sloužící k zajištění stupně po přistání, kterému se přezdívá OctaGrabber nebo Roomba.

Jméno plošiny je převzato ze sci-fi knihy The Player of Games od Iaina M. Bankse.


Hollywood

  • Působí ve východní flotile od r. 2019
  • Vlastník: TradeWinds Towing
  • Provozovatel: TradeWinds Towing
  • Rok výroby: 1985
  • Délka: 32,5 m
  • Šířka: 10,2 m
  • Sledování lodi

Hollywood je remorkér, který zajišťuje odvlečení OCISLY do a z přistávací oblasti v Atlantiku, jelikož plošina není schopna se sama dopravit do místa přistání prvního stupně a zpět. Propulzní hydromotory plošiny jsou konstruovány pouze k udržení přesné pozice ve vzdálenosti i několika stovek kilometrů od pobřeží. Na dopravu do takové vzdálenosti je využíván remorkér.


Hawk

  • Působí ve východní flotile od října 2017 (s přestávkami)
  • Vlastník: SeaBulk Towing
  • Provozovatel: SeaBulk Towing
  • Rok výroby: 1995
  • Délka: 33,5 m
  • Šířka: 12,2 m
  • Sledování lodi

Hawk je remorkér, který zajišťuje odvlečení OCISLY do a z přistávací oblasti v Atlantiku, jelikož plošina není schopna se sama dopravit do místa přistání prvního stupně a zpět. Propulzní hydromotory plošiny jsou konstruovány pouze k udržení přesné pozice ve vzdálenosti i několika stovek kilometrů od pobřeží. Na dopravu do takové vzdálenosti je využíván remorkér.


GO Quest

  • Působí ve východní flotile od r. 2014
  • Vlastník: Guice Offshore
  • Provozovatel: Guice Offshore
  • Rok výroby: 2004
  • Délka: 52 m
  • Šířka: 11 m
  • Sledování lodi

GO Quest je doprovodnou lodí plošiny OCISLY. Zajišťuje přepravu personálu, který provádí přípravu autonomní plošiny pro přistání prvního stupně – například aktivuje propulzní hydromotory a ostatní zařízení. Poté se posádka vrátí na loď GO Quest, která se během přistání zdržuje v bezpečné vzdálenosti.

V případech, kdy nelze z jakéhokoli důvodu využít autonomní řízení plošiny pro udržení přesné pozice, má posádka k dispozici dálkové ovládání.

Po přistání technici provádějí zajištění prvního stupně a mají na starosti bezpečnost při přepravě, takže loď na cestě zpět do přístavu plošinu celou dobu doprovází.

Loď navíc disponuje vybavením pro shromažďování telemetrických údajů z přistávajícího stupně, která jsou pro SpaceX neocenitelná pro analýzu pro následující mise. GO Quest je v těchto momentech takovou pojistkou, kdy je přistávající stupeň mimo dosah pozemních stanic.

Loď na moře vyplouvá i v případech, kdy k přistání na autonomní plošině nedochází. Důvodem je právě ono shromažďování údajů telemetrie, například při experimentálním přistání na vodní hladině.


GO Ms. Tree (dříve Mr. Steven)

  • Od r. 2017 působila v západní flotile, od r. 2019 působí ve východní flotile
  • Vlastník: Guice Offshore
  • Provozovatel: Guice Offshore
  • Rok výroby: 2014
  • Délka: 63 m
  • Šířka: 10 m
  • Sledování lodi

GO Ms. Tree (dříve Mr. Steven) je moderní vysokorychlostní plavidlo specifické především svou rychlostí a použitím alternativního druhu pohonu, vodních trysek.

SpaceX loď využívá při pokusech o zachycení aerodynamických krytů a k tomuto účelu byla i dodatečně upravena. Na palubu byla namontována ocelová ramena, do kterých je natažena velká síť. Díky tomu si plavidlo v některých kruzích vysloužilo trefnou přezdívku „Pavoučí loď“. Na základě neúspěchů o zachycení krytu byla tato modifikace několikrát pozměněna, především se změnila délka ramen a velikost záchytné sítě. Naposledy prošla úpravami po nehodě v únoru 2019 během mise Nusantara Satu, kdy přišla o dvě ramena a záchytnou síť a byla poškozena paluba, loď tak zůstala mimo provoz. Teprve v druhé polovině května dostala nová ramena i síť.

Za příznivých podmínek je loď schopná se pohybovat až rychlostí 60 km/h.

Loď od roku 2017 působila na západním pobřeží, začátkem roku 2019 došlo k jejímu přesunu na východ do Port Canaveral.

V červnu 2019 byla loď přejmenována z Mr. Steven na GO Ms. Tree, jelikož její původní majitel SeaTran Marine zkrachoval, a tak loď nyní vlastní společnost Guice Offshore, která ji předtím jen provozovala.


GO Ms. Chief

  • Od r. 2019 působila ve východní flotile
  • Vlastník: Guice Offshore (pravděpodobně)
  • Provozovatel: Guice Offshore
  • Rok výroby: 2014
  • Délka: 61 m
  • Šířka: 10 m
  • Sledování lodi

Moderní vysokorychlostní plavidlo specifické především svou rychlostí a použitím alternativního druhu pohonu, vodních trysek.

Jedná se o sesterskou loď k GO Ms. Tree, které SpaceX společně využívá při pokusech o zachycení aerodynamických krytů.

Loď se dříve jmenovala Capt. Elliot McCall. Plavidlo se k flotile SpaceX přidalo v srpnu 2019 s úkolem chytat druhou polovinu aerodynamického krytu a bylo přejmenováno na Ms. Chief. Instalace ramen a sítě proběhla v říjnu 2019.


GO Searcher

  • Působí ve východní flotile od r. 2016
  • Vlastník: Guice Offshore
  • Provozovatel: Guice Offshore
  • Rok výroby: 2010
  • Délka: 52 m
  • Šířka: 11 m
  • Sledování lodi

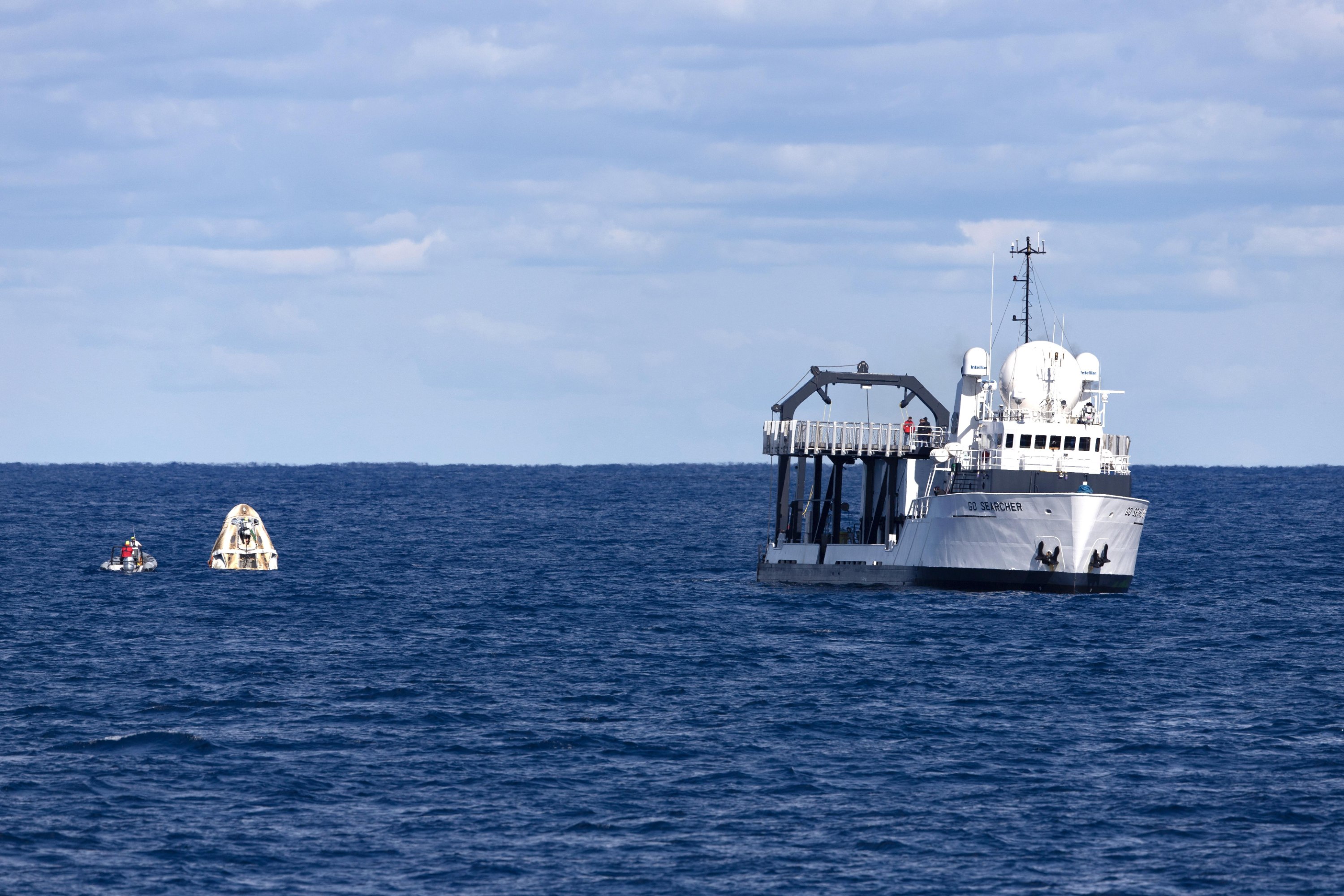

GO Searcher je plavidlo, které je primárně určeno pro asistenci při přistání Crew Dragonu. Z toho důvodu vybaveno helipadem pro přistání vrtulníku, směrovou anténou krytou radomem pro komunikaci s Dragonem, zdravotnickým zařízením pro posádku a na zádi disponuje jeřábovým „A“ rámem pro vyzdvižení Dragonu z mořské hladiny.

Poprvé se loď naostro předvedla během nepilotované mise DM-1. Podobně by ale mohla asistovat u navrátivších se Dragonů programu CRS2 pro zásobování Mezinárodní vesmírné stanice, kdy na základě nových kritérií stanovených ve zprávě Kanceláře generálního inspektora NASA (NASA OIG) pro mise CRS2 agentura vyžaduje u časově citlivého nákladu dopravu na pevninu v časovém rozmezí 3–6 hodin po přistání Dragonu. Přítomnost vrtulníku se tedy nabízí jako velmi pravděpodobné a schůdné řešení.

Díky zmíněnému jeřábu je loď nasazována i během misí, kdy nedochází k zachycení aerodynamických krytů do sítě, po přistání na vodní hladinu jednu polovinu GO Searcher vyzvedne na palubu.


GO Navigator

  • Působí ve východní flotile od r. 2018
  • Vlastník: Guice Offshore
  • Provozovatel: Guice Offshore
  • Rok výroby: 2010
  • Délka: 52 m
  • Šířka: 11 m
  • Sledování lodi

GO Navigator je sesterská loď lodi GO Searcher. Svého prvního nasazení se dočkala během mise DM-1, kdy posloužila týmu NASA, fotografům a kamerám při pozorování a živém přenosu přistání Crew Dragonu.

Stejně jako její sestra je loď vybavena jeřábovým „A“ rámem, a tak je nasazována během misí, kdy dochází k vylovení aerodynamického krytu po přistání na vodní hladině.

Loď i přes svá občasná nasazení u některých misí postupně prochází úpravami, v poslední době byla dovybavena platformou s nástavbou zdravotnického zařízení nebo dostala směrovou anténu krytou radomem pro komunikaci s Dragonem. Lze předpokládat, že SpaceX buduje dvě totožné lodě, kdy je pravděpodobné, že jedna z nich bude operovat ve vodách Mexického zálivu jako záložní přistávací oblasti pro Crew Dragony a nákladní Dragony budoucích misí CRS2, kde je časový limit pro přepravu časově citlivého nákladu na pevninu stanoven v rozmezí 3–6 hodin.


Just Read The Instructions (JRTI)

  • Působila v západní flotile od r. 2015, v létě 2019 se přesunula na Floridu
  • Délka: 91 m
  • Šířka: 52 m

Autonomní přistávací plošina (ASDS = Autonomous Spaceport Droneship) pravidelně využívaná pro přistání prvních stupňů Falconu 9 ve vodách Pacifiku v případech, kdy první stupeň nemá kvůli náročnosti mise dostatek paliva pro návrat nebo kdy podmínky na pevnině nedovolují přistání na Landing Zone 4.

Druhá plošina tohoto jména. Původní byla vyřazena z provozu v květnu 2015.

Plošina je postavena na platformě pontonového plavidla Marmac 303, které bylo upraveno v loděnicích v Louisianě a přes Panamský kanál dopraveno do Port of LA. Úpravy obsáhly rozšíření paluby pro zvětšení velikosti přistávací plochy, instalaci 4 polohovatelných propulzních hydromotorů s lodním šroubem zajišťujícími udržení pozice plošiny na moři a také prvky pasivní protipožární ochrany motorového a elektrického zařízení na palubě. K dalšímu vybavení plošiny patří prvky jako protipožární hadice a děla či skrápěcí systém, který zajišťuje pokropení přistávací plochy vodou před přistáním stupně.

Pozici plošina udržuje za pomoci GPS dat s přesností na 3 metry a zmíněných hydromotorů, to provádí sama autonomně.

Dále je vybavena kamerami, senzory a dalšími měřícími zařízeními pro záznam a shromažďování dat o přistáních. Dvě antény slouží pro odesílání dat k satelitu a pro komunikaci s přistávajícím prvním stupněm.

Zajištění prvního stupně se provádí pomocí vzpěr a řetězů, jelikož plošina (zatím) není vybavena robotem, jako je OctaGrabber.

Jméno plošiny je převzato ze sci-fi knihy The Player of Games od Iaina M. Bankse.

Plošina působila v západní flotile od r. 2015, ale v létě 2019 se přesunula na Floridu. Důvodem je nejspíš to, že v té době nebyly mnoho měsíců dopředu v plánu žádné starty SpaceX z Kalifornie.


Západní flotila

Pacific Freedom

  • Působí v západní flotile od r. 2016
  • Vlastník: Pacific Maritime Group
  • Provozovatel: Pacific Maritime Group
  • Rok výroby: 1976
  • Délka: 35 m
  • Šířka: 11 m
  • Sledování lodi

Pacific Freedom je remorkér, který zajišťuje odvlečení JRTI do a z přistávací oblasti v Pacifiku, jelikož plošina není schopna se sama dopravit do místa přistání prvního stupně a zpět. Propulzní hydromotory plošiny jsou konstruovány pouze k udržení přesné pozice ve vzdálenosti i několika stovek kilometrů od pobřeží. Na dopravu do takové vzdálenosti je využíván remorkér.


NRC Quest

  • Působí v západní flotile od r. 2015
  • Vlastník: NRC International Holdings
  • Provozovatel: NRC International Holdings
  • Rok výroby: 2002
  • Délka: 48m
  • Šířka: 11m
  • Sledování lodi

NRC Quest je doprovodnou lodí plošiny JRTI. Zajišťuje přepravu personálu, který provádí přípravu autonomní plošiny pro přistání prvního stupně – například aktivuje propulzní hydromotory a ostatní zařízení. Posádka se poté vrátí na loď NRC Quest, která se během přistání zdržuje v bezpečné vzdálenosti.

V případech, kdy nelze z jakéhokoli důvodu využít autonomní řízení plošiny pro udržení přesné pozice, má posádka k dispozici dálkové ovládání.

Po přistání technici provádějí zajištění prvního stupně a mají na starosti bezpečnost při přepravě, takže loď na cestě zpět do přístavu plošinu celou dobu doprovází.

Loď navíc disponuje vybavením pro shromažďování telemetrických údajů z přistávajícího stupně, která jsou pro SpaceX neocenitelná pro analýzu pro následující mise. NRC Quest je v těchto momentech takovou pojistkou, kdy je přistávající stupeň mimo dosah pozemních stanic. Loď na moře vyplouvá i v případech, kdy k přistání na autonomní plošině nedochází. Důvodem je právě ono shromážďování údajů telemetrie, například při experimentálním přistání na vodní hladině.

NRC Quest je dále vybavena jeřábovým „A“ rámem, který umožňuje vyzdvižení nákladu z vodní hladiny. Z toho důvodu je využívána k vyzdvižení navrátivších se nákladních Dragonů a jejich přepravě do přístavu.


Neaktivní lodě

Just Read the Instructions (1. verze)

  • Aktivní v roce 2015
  • Představena v listopadu 2014 na Twitteru Elona Muska
  • Postavena na platformě pontonového plavidla Marmac 300
  • JRTI se do akce vydala jen dvakrát během roku 2015
  • SpaceX si mezitím pronajalo dvě nové ASDS a po dokončení patřičných úprav byla původní JRTI v květnu 2015 vyřazena ze služby.

Signet Warhorse III

  • Aktivní v únoru 2019 při misi Nusantara Satu
  • Nejsilnější a nejrychlejší remorkér, který kdy OCISLY táhnul
  • Nasazený byl z důvodu urychlení návratu plošiny do přístavu před následující misí DM-1

John Henry

  • Aktivní v lednu 2019 během mise Iridium-8
  • Doprovodná loď JRTI

GO Pursuit

  • Aktivní od února 2018 do srpna 2018
  • Asistenční loď používaná k vylovení aerodynamického krytu z vodní hladiny

RACHEL

  • Aktivní v květnu 2018 během mise Bangabandhu-1
  • Remorkér k vlečení OCISLY

Betty R Gambarella

  • Aktivní od srpna do listopadu 2017
  • Remorkér k vlečení JRTI

Elsbeth III

  • Aktivní od listopadu 2014 do září 2017
  • Remorkér k vlečení OCISLY

Kelly C

  • Aktivní v červnu 2017 během mise Iridium-2
  • Remorkér k vlečení JRTI

Pacific Warrior

  • Aktivní v lednu 2017 během mise Iridium-1
  • Remorkér k vlečení JRTI

American Islander

  • Aktivní od roku 2012 do května 2014 během prvních čtyř misí programu CRS
  • Loď využívána k vyzdvižení Dragonu z vodní hladiny a jeho dopravě do přístavu

American Spirit

  • Aktivní v září 2013 během mise CASSIOPE
  • Doprovodná loď

American Champion

  • Aktivní v letech 2010–2012 během misí COTS-1 a COTS-2
  • Asistenční loď, remorkér

Pavel Vantuch

Redaktor a autor grafiky ElonX, který se primárně věnuje námořní flotile SpaceX.
Práce a zájmy: grafika, hudba, UX design.
Oblíbené osobnosti: Elon Musk, Steve Jobs, Trent Reznor.
Oblíbený film: Stopařův průvodce po galaxii.
Oblíbená kniha: Inside Steve's Brain.
