Jak chce SpaceX letos stihnout 5 startů Falconu Heavy? Napoví konkrétní stupně přiřazené k daným misím

Falcon Heavy, nejsilnější raketa současnosti, by měla po tříleté odmlce konečně znovu odstartovat, a letos dokonce hned několikrát. Aktuálně vyšly najevo konkrétnější plány ohledně termínů a stupňů, které byly přiřazeny k jednotlivým misím, a tak se na ně podíváme podrobněji. Zároveň SpaceX možná změnilo přístup k výrobě prvních stupňů Falconů obecně.

Poznámka: Následující informace ohledně toho, které první stupně jsou přiřazeny ke konkrétním misím, nejsou oficiálně potvrzené. Pocházejí však od Next Spaceflight, což je tradičně spolehlivý zdroj. Mělo by tedy jít o aktuální plán SpaceX, avšak ten se může v následujících měsících ještě změnit.

Jako první by měla přijít na řadu mise USSF-44. Při ní poletí nově vyrobené stupně B1064, B1065 (boční) a B1066 (centrální). Ty už jsou na Floridě a už přes půl roku jsou připraveny na start. Při této misi poletí Falcon Heavy poprvé přímo na geostacionární dráhu, což vyžaduje hodně paliva, a tak to zároveň ovlivní způsob přistání stupňů. Centrální stupeň se vůbec nepokusí přistát a bude záměrně zahozen. V minulosti boční stupně Falconu Heavy vždy přistávaly na pevninských plošinách LZ-1 a LZ-2 na Mysu Canaveral, ale tentokrát poprvé přistanou na dvou mořských plošinách zároveň (ASOG a JRTI).

Přistání bočních stupňů na LZ-1 a LZ-2 při misi Arabsat 6A (Foto: SpaceX)

Pokud bude přistání během mise USSF-44 úspěšné, oba boční stupně poletí letos v říjnu znovu na příští vojenské misi USSF-52 spolu s novým centrálním stupněm B1070. Armáda tedy evidentně už dokončila potřebnou certifikaci a nemá problém s již použitým Falconem Heavy na svých misí. USSF-52 poveze neznámý náklad, ale víme, že zamíří na méně náročnou přechodovou orbitu (GTO), takže možná uvidíme pokus o přistání všech tří stupňů. Teoreticky by tedy mohlo konečně dojít k úplně první úspěšné záchraně centrálního stupně. U všech dosavadních misí Falconu Heavy totiž byl centrální stupeň zničen. U demonstrační mise této rakety a na misi STP-2 se stupňům nepodařilo přistát a u mise Arabsat 6A stupeň sice přistál, ale než mohl být zajištěn k palubě, byl zničen následkem špatného počasí na moři.

Poničený centrální stupeň B1055 po návratu z mise Arabsat 6A (Foto: Tom McCool)

Na letošní listopad je pak v plánu ještě mise USSF-67, ale o té se toho zatím moc neví a je možné, že termín sklouzne do příštího roku. Jelikož ale jde o další vojenskou misi, je docela pravděpodobné, že při ní znovu poletí stupně B1064 a B1065, pro které by to tedy byla již třetí mise USSF. Je to ale zatím jen moje spekulace a navíc to samozřejmě bude možné pouze za předpokladu, že stupně úspěšně přistanou při prvních dvou misích. Nicméně na misi USSF-67 možná poprvé uvidíme Falcon Heavy se zvětšenou variantou aerodynamického krytu a možná také bude poprvé použita vertikální integrace nákladu pomocí mobilní věže. O ani jednom z těchto dvou vyvíjených prvků jsme ale dlouho nic neslyšeli, tak možná budou mít premiéru až někdy později.

Oficiální obrázek Falconu Heavy s prodlouženým krytem a obslužnou věží pro vertikální integraci nákladu (Zdroj: SpaceX)

Ještě předtím ale proběhnou dva další starty Falconu Heavy. Na 1. srpna je v plánu vědecká mise pro NASA, při které bude vynesena sonda Psyche ke stejnojmennému kovovému asteroidu. Aktuálně jsme se dozvěděli, že na této misi poletí nový centrální stupeň B1074, který bude opět záměrně zahozen do oceánu. Boční stupně budou také nové (čísla B1072 a B1075) a budou přistávat na plošinách LZ-1 a LZ-2. Stupeň B1074 je momentálně testován v McGregoru, avšak exemplář B1075 zatím ještě nebyl spatřen, takže je nejspíš ještě v továrně v Hawthorne. Vzhledem k blížícímu se termínu startu se ale tento stupeň nejspíš taky brzy vydá na cestu do McGregoru.

Umělecká představa sondy Psyche obíhající planetku 16 Psyche (Zdroj: NASA)

Ještě během srpna nebo možná v září by pak měl startovat další Falcon Heavy, tentokrát s komerční komunikační družicí Viasat-3 Americas. Raketa bude tvořena novým centrálním stupněm B1068 a již použitými bočními stupni B1052.5 a B1053.3. Tyto dva stupně spolu letěly už na dvou misích Falconu Heavy v roce 2019 a následně byly na dva roky uskladněny. B1052 pak byl na konci minulého roku překonfigurován na běžný Falcon 9 a následně úspěšně absolvoval dva starty. Nyní ale evidentně projde přeměnou zpět na boční stupeň Falconu Heavy. Oproti tomu stupeň B1053 nakonec vůbec nebyl překonfigurován na Falcon 9, jak se spekulovalo.

Stupeň B1053 před hangárem na Roberts Road na začátku února 2022 (Foto: @CarstensPete)

Překonfigurování stupně B1052 z FH na F9 a zase zpátky ukazuje jeden zajímavý trend. V testovacím areálu v McGregoru byl totiž aktuálně spatřen nový stupeň B1073, který pozorovatelům pěkně zamotal hlavu. Z fotek bylo evidentní, že raketa nemá logo F9, což obvykle znamená, že jde o boční stupeň pro Falcon Heavy. Jenže web NASA Spaceflight později informoval, že tento stupeň poletí jako Falcon 9 na jedné z květnových misí Starlink (v plánu jich je až pět). To je zajímavé hned ze dvou důvodů.

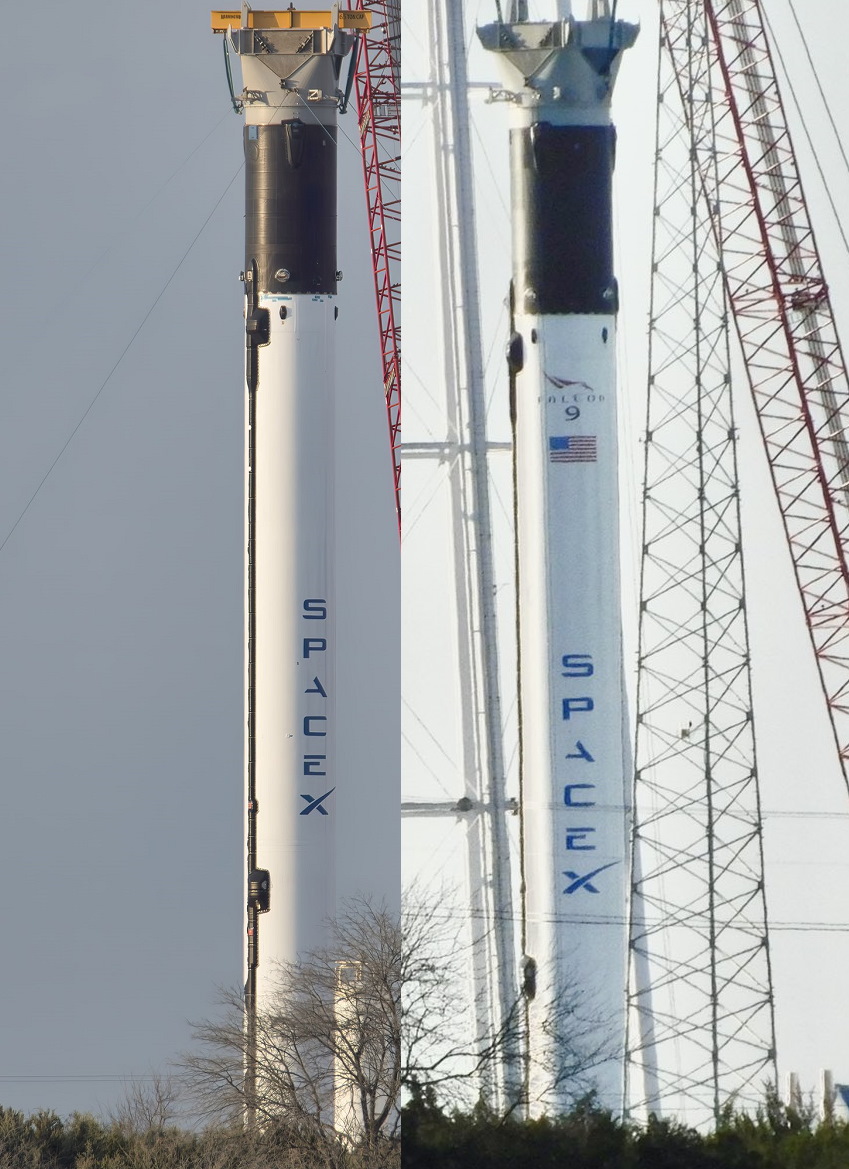

Srovnání nejnovějšího stupně B1073 (vlevo) a staršího B1067. Všimněte si chybějícího loga F9. (Foto: Justin Swartz a Reagan Beck)

V první řadě to možná indikuje, že SpaceX už stupně považuje za „univerzální“ a nevyrábí je za konkrétním účelem (s výjimkou centrálních stupňů FH, které nelze překonfigurovat na F9). Většina vyrobených stupňů tedy může v budoucnu sloužit jako klasický F9 i jako boční stupeň FH. Překonfigurování stupňů z jednoho typu na druhý je nejspíš relativně snadné, a tak je bude SpaceX využívat pro oba účely podle potřeby. Tyto nově vyrobené univerzální stupně tím pádem zřejmě nebudou mít logo F9, protože v budoucnu můžou být použity také na misích Falconu Heavy, což by mohlo působit divně. Jde ale jen o spekulaci na základě fotky jednoho exempláře, takže se můžu mýlit. Druhou možností je, že stupeň B1073 měl původně opravdu letět nejdříve jako boční stupeň Falconu Heavy, ale po odkladu jeho mise se jej SpaceX rozhodlo mezitím využít pro vlastní misi, které v současnosti provádí se zvýšenou kadencí.

Start mise Starlink 4-9, což je byla jedna z mnoha letošních misí Starlink (Foto: SpaceX)

Přiřazení stupně B1073 k misi Starlink je zajímavé ještě z jednoho důvodu, který je o dost důležitější. Nové stupně totiž v minulosti bývaly tradičně vyhrazeny pro mise konzervativních zákazníků, kteří pro vynesení svých nákladů vyžadovali nové rakety. Jak jsem ale podrobněji analyzoval v nedávném článku, tento postoj se v průběhu let měnil a nakonec tento požadavek zůstal pouze u armádních misí, startů s důležitými vědeckými družicemi a u misí s astronauty. Jenže i to přestalo v poslední době platit. Astronauté i armádní družice dnes běžně létají na již použitých raketách a jeden z vrchních představitelů NASA se nedávno nechal slyšet, že pro vědecké mise dokonce preferuje použité Falcony místo těch nově vyrobených.

Falcon 9 s již použitým prvním stupněm během vývozu na rampu před pilotovanou misí Crew-4 (Foto: NASA)

V podstatě žádný zákazník SpaceX už tedy nelpí na tom, aby jeho náklad vynášela nová raketa. Zřejmě se tedy dostáváme do nové éry, kdy již letěné (a tím pádem ozkoušené) první stupně jsou upřednostňovány zákazníky a ty nové (jako například B1073) musí SpaceX nejdříve prověřit na vlastních misích, u kterých je přijatelná vyšší míra rizika. Je to podobné jako u letadel, kdy asi málokdo by chtěl letět ve stroji hned poté, co vyjede z továrny. Většina z nás by jsitě preferovala, aby letoun nejdříve absolvoval testovací let, který prověří, že vše funguje, jak má.

Umělecká představa sondy Europa Clipper u Jupiterova měsíce Europa (Zdroj: NASA)

Kromě výše zmíněných letošních misí Falconu Heavy jsou v plánu další na následující roky. V tom příštím odstartuje minimálně Griffin Mission 1, která dopraví na povrch Měsíce lander společnosti Astrobotic s vědeckým vozítkem VIPER agentury NASA. Zároveň se může snadno stát, že letos se všechny plánované mise nestihnou, a tak některé sklouznou do příštího roku. Ostatně, vojenské mise USSF-44 a USSF-52 mají už dva roky zpoždění, takže by další odklady nebyly nijak překvapivé (důvodem je však nepřipravenost nákladu, nikoli rakety). V roce 2024 pak bude Falcon Heavy plně ve službách NASA, jelikož pro agenturu nejdříve vynese na oběžnou dráhu meteorologickou družici GOES-U, poté moduly PPE a HALO pro lunární stanici Gateway a nakonec vyšle sondu Europa Clipper měsíci Jupitera. V plánu jsou také zásobovací mise stanice Gateway, které mají využívat Falcon Heavy v kombinaci s novou nákladní lodí Dragon XL, ale termíny se budou odvíjet od toho, jak bude postupovat stavba stanice jako takové. V druhé polovině tohoto desetiletí už ale nejspíš začne hrát prim výkonnější a levnější Starship, která tedy postupně nahradí Falcon 9, Falcon Heavy i lodě Dragon. Na kterou z chystaných misí Falconu Heavy se těšíte nejvíce?
